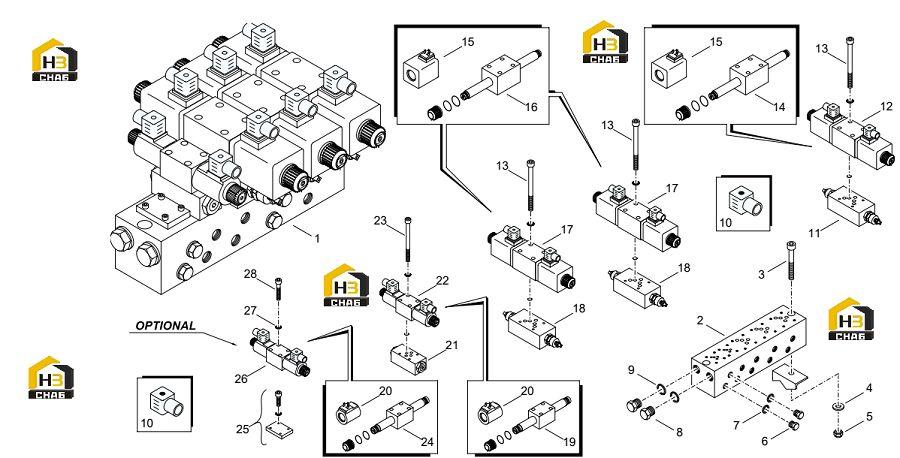

Блок электромагнитный (часть 1)

← Клапаны электромагнитного блока Система гидравлическая электромагнитных клапанов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:01

Наименование:solenoid unit

Каталожный номер:2266.100.0036

Комплект:1

Примечание:

№ на схеме:02

Наименование:base plate

Каталожный номер:2L.OB-30182

Комплект:1

Примечание:

№ на схеме:03

Наименование:screw

Каталожный номер:2900.015.0075

Комплект:2

Примечание:

№ на схеме:04

Наименование:flat washer

Каталожный номер:2900.111.0018

Комплект:2

Примечание:

№ на схеме:05

Наименование:self-locking nut

Каталожный номер:2900.080.0013

Комплект:2

Примечание:

№ на схеме:06

Наименование:cap

Каталожный номер:2333.051.0006

Комплект:8

Примечание:

№ на схеме:07

Наименование:seal washer

Каталожный номер:2333.068.0010

Комплект:8

Примечание:

№ на схеме:08

Наименование:cap

Каталожный номер:2333.051.0005

Комплект:2

Примечание:

№ на схеме:09

Наименование:seal washer

Каталожный номер:2333.068.0009

Комплект:2

Примечание:

№ на схеме:10

Наименование:terminal board

Каталожный номер:2L.29-00051

Комплект:8/10

Примечание:

№ на схеме:11

Наименование:valve

Каталожный номер:2L.LC2WM1AB3F

Комплект:1

Примечание:

№ на схеме:12

Наименование:solenoid valve

Каталожный номер:601.010.0001

Комплект:1

Примечание:

№ на схеме:13

Наименование:screws kit

Каталожный номер:2L.LC2M6X80

Комплект:1

Примечание:

№ на схеме:14

Наименование:valve

Каталожный номер:601.010.0002

Комплект:1

Примечание:

№ на схеме:15

Наименование:coil

Каталожный номер:2L.281-0618

Комплект:6

Примечание:

№ на схеме:16

Наименование:valve

Каталожный номер:601.010.0004

Комплект:2

Примечание:

№ на схеме:17

Наименование:solenoid valve

Каталожный номер:601.010.0003

Комплект:2

Примечание:

№ на схеме:18

Наименование:valve

Каталожный номер:601.010.0008

Комплект:2

Примечание:

№ на схеме:19

Наименование:valve

Каталожный номер:601.010.0006

Комплект:1

Примечание:

№ на схеме:20

Наименование:coil

Каталожный номер:2L.271-0418

Комплект:2 / 4

Примечание:

№ на схеме:21

Наименование:valve

Каталожный номер:2L.LC1VRAB

Комплект:1

Примечание:

№ на схеме:22

Наименование:solenoid valve

Каталожный номер:2L.LC1DZB224D

Комплект:1

Примечание:

№ на схеме:23

Наименование:screws kit

Каталожный номер:2L.LC1M5X70

Комплект:1

Примечание:

№ на схеме:24

Наименование:valve

Каталожный номер:601.010.0005

Комплект:1

Примечание:

№ на схеме:25

Наименование:cover

Каталожный номер:2L.LC1APBTCHI

Комплект:1

Примечание:

№ на схеме:26

Наименование:solenoid valve

Каталожный номер:2266.100.0006

Комплект:1

Примечание:

№ на схеме:27

Наименование:lock washer

Каталожный номер:2900.120.0008

Комплект:4

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:2900.015.0041

Комплект:4

Примечание:
