92. Пластины скольжения спредера (фиксируемые)

← 91. Пластины скольжения спредера (подвижные) 93. Крепление спредера →

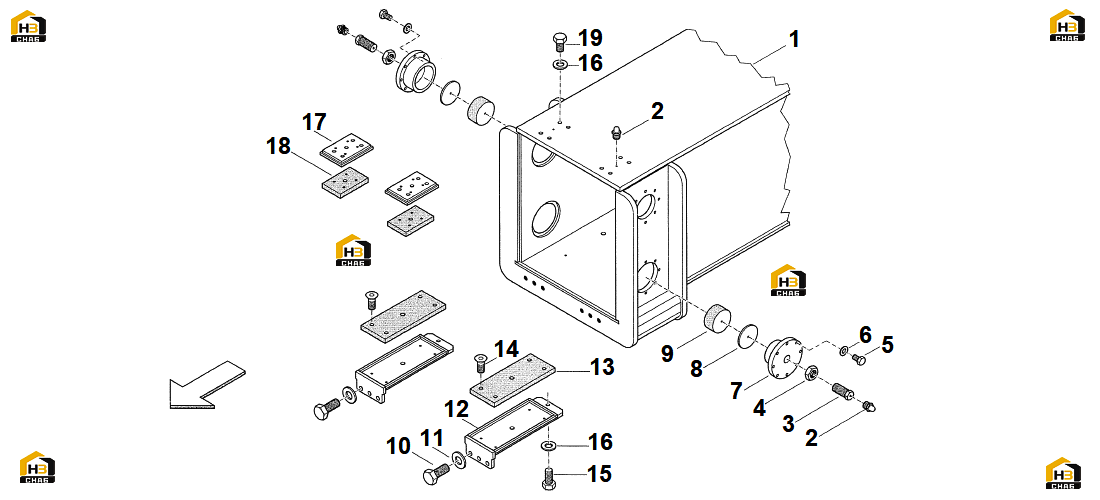

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Arm

Каталожный номер:N4058T

Комплект:

Примечание:

№ на схеме:2

Наименование:Lubricator

Каталожный номер:2900.250.0001

Комплект:8

Примечание:

№ на схеме:3

Наименование:Set screw

Каталожный номер:94900126H004

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:2900.070.0013

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:2900.005.0065

Комплект:32

Примечание:

№ на схеме:6

Наименование:Spring washer

Каталожный номер:2900.115.0005

Комплект:32

Примечание:

№ на схеме:7

Наименование:Support

Каталожный номер:94900129G998

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:294900124F611

Комплект:4

Примечание:

№ на схеме:9

Наименование:Shoe

Каталожный номер:2910.949001

Комплект:4

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:2900.005.0064

Комплект:6

Примечание:

№ на схеме:11

Наименование:Flat washer

Каталожный номер:2900.111.0010

Комплект:6

Примечание:

№ на схеме:12

Наименование:Support

Каталожный номер:H0019T

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shoe

Каталожный номер:2910.949003

Комплект:2

Примечание:

№ на схеме:14

Наименование:Screw

Каталожный номер:2900.025.0001

Комплект:16

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:2900.005.0036

Комплект:2

Примечание:

№ на схеме:16

Наименование:Flat washer

Каталожный номер:2900.111.0009

Комплект:10

Примечание:

№ на схеме:17

Наименование:Support

Каталожный номер:M2608T

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shoe

Каталожный номер:2910.949002

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:2900.005.0058

Комплект:8

Примечание:
