9. редуктор (часть i)

← 8. Редуктор (зубчатая передача) спредера 10. редуктор (часть ii) →

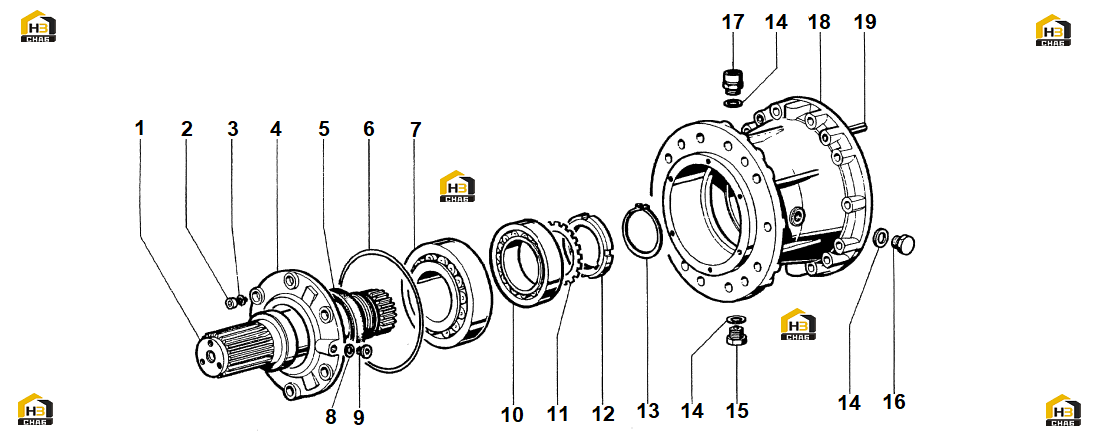

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Splined shaft

Каталожный номер:1B.3111373060

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:1B.4610780000

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:1B.4670100101

Комплект:6

Примечание:

№ на схеме:4

Наименование:Cover

Каталожный номер:1B.3541742400

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:1B.4113350000

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:1B.4123410000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:1B.4221410000

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:1B.4170010010

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cap

Каталожный номер:1B.4510220000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bearing

Каталожный номер:1B.4221390000

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lock washer

Каталожный номер:1B.3721134640

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring nut

Каталожный номер:1B.4710160000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Lockwasher

Каталожный номер:1B.4310700000

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:1B.4170030010

Комплект:3

Примечание:

№ на схеме:15

Наименование:Cap

Каталожный номер:1B.4512040000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cap

Каталожный номер:1B.4511040000

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cap

Каталожный номер:1B.4510640000

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support

Каталожный номер:1B.3520661420

Комплект:1

Примечание:

№ на схеме:19

Наименование:Taper pin

Каталожный номер:1B.4384304010

Комплект:4

Примечание:
