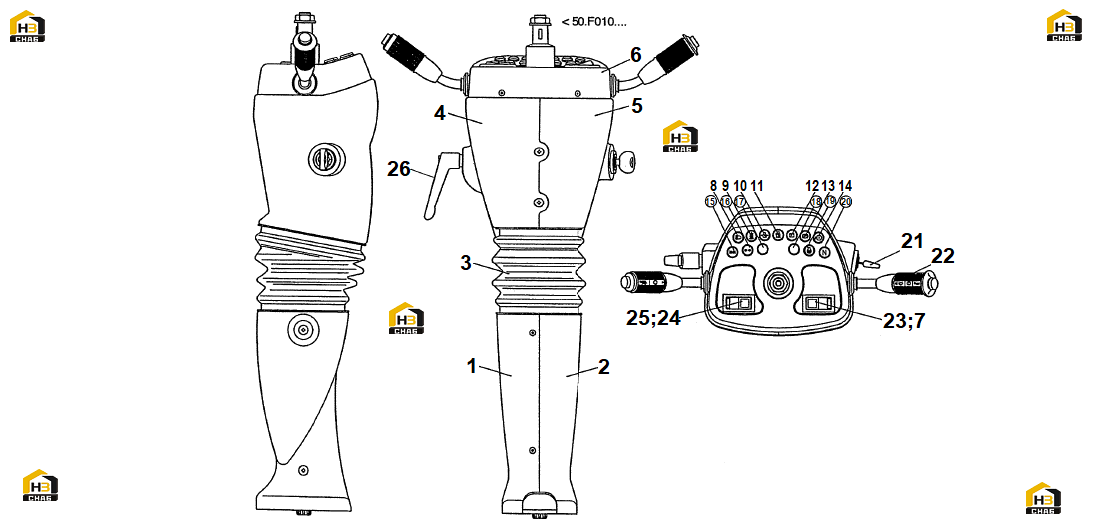

62. Панель управления (рулевая колонка)

← 61. Кабина (панель управления и комплектующие) 63. Гидромотор и опора коробки передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:3E.DIS.1358

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing

Каталожный номер:3E.DIS.1359

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bellows

Каталожный номер:3E.DIS.1099

Комплект:1

Примечание:

№ на схеме:4

Наименование:Housing

Каталожный номер:3E.DIS.1211

Комплект:1

Примечание:

№ на схеме:5

Наименование:Housing

Каталожный номер:3E.DIS.1247

Комплект:1

Примечание:

№ на схеме:6

Наименование:Dashboard

Каталожный номер:3E.DIS.1245

Комплект:1

Примечание:

№ на схеме:7

Наименование:Glass

Каталожный номер:3E.I35SW025

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pilot lamp

Каталожный номер:3E.S14165

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pilot lamp

Каталожный номер:3E.S14172

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pilot lamp

Каталожный номер:3E.S14168

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pilot lamp

Каталожный номер:3E.S14169

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pilot lamp

Каталожный номер:3E.S14151

Комплект:1

Примечание:

№ на схеме:13

Наименование:Pilot lamp

Каталожный номер:3E.S14156

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pilot lamp

Каталожный номер:3E.S14167

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pilot lamp

Каталожный номер:3E.S14162

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pilot lamp

Каталожный номер:3E.S14161

Комплект:1

Примечание:

№ на схеме:17

Наименование:Red warning lamp

Каталожный номер:3E.S14181

Комплект:1

Примечание:

№ на схеме:18

Наименование:Green indicator lamp

Каталожный номер:3E.S14182

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pilot lamp

Каталожный номер:3E.S14166

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pilot lamp

Каталожный номер:3E.S14170

Комплект:1

Примечание:

№ на схеме:21

Наименование:Key switch

Каталожный номер:3E.Q13058

Комплект:1

Примечание:

№ на схеме:22

Наименование:Selector

Каталожный номер:3E.FA.104

Комплект:1

Примечание:

№ на схеме:23

Наименование:Switch

Каталожный номер:3E.I35SW211

Комплект:1

Примечание:

№ на схеме:24

Наименование:Glass

Каталожный номер:3E.I35SW077

Комплект:1

Примечание:

№ на схеме:25

Наименование:Switch

Каталожный номер:3E.I35SW218

Комплект:1

Примечание:

№ на схеме:26

Наименование:Handle

Каталожный номер:2347.100.0002

Комплект:1

Примечание:
