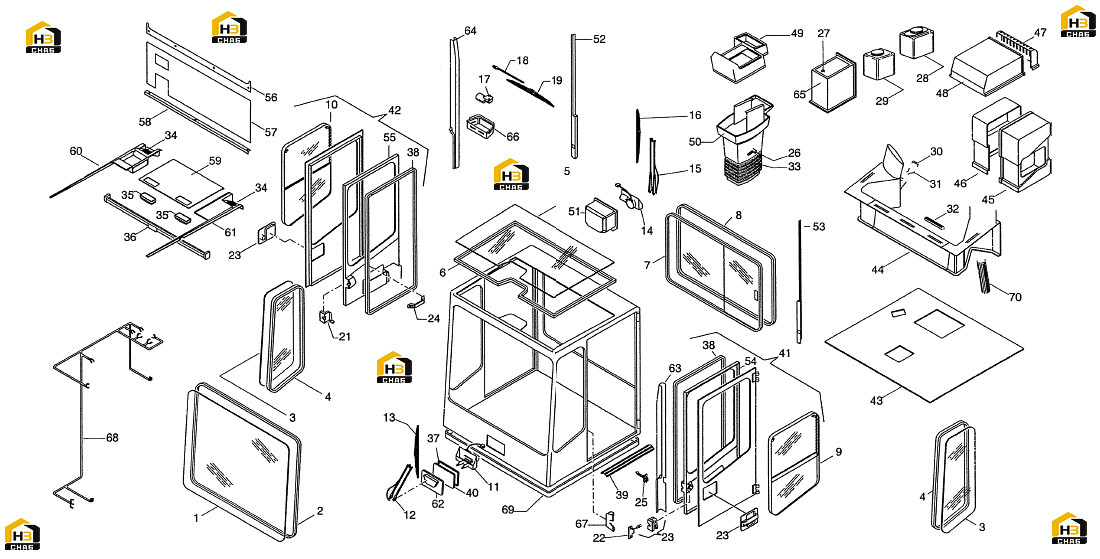

54. Кабина (стекла)

← 53. механизм переключения передач 55. Кондиционер →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Glass

Каталожный номер:4D.FA012

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:4D.IG287/A1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Glass

Каталожный номер:4D.FAO10

Комплект:2

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:4D.IG287/A2

Комплект:2

Примечание:

№ на схеме:5

Наименование:Glass

Каталожный номер:4D.FDC10

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:4D.ROS977/A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Window

Каталожный номер:4D.SHIP13

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:4D.IG287/A3

Комплект:1

Примечание:

№ на схеме:9

Наименование:Window

Каталожный номер:4D.NEW/11S

Комплект:1

Примечание:

№ на схеме:10

Наименование:Window

Каталожный номер:4D.NEW/11D

Комплект:1

Примечание:

№ на схеме:11

Наименование:Windscreen wiper mot.

Каталожный номер:4D.ITP100649

Комплект:1

Примечание:

№ на схеме:12

Наименование:Windscreen wiper arm

Каталожный номер:4D.ITB012229

Комплект:1

Примечание:

№ на схеме:13

Наименование:Windscreen wiper blade

Каталожный номер:4D.ITS011302

Комплект:1

Примечание:

№ на схеме:14

Наименование:Windscreen wiper mot.

Каталожный номер:4D.ITP100609

Комплект:1

Примечание:

№ на схеме:15

Наименование:Windscreen wiper arm

Каталожный номер:4D.ITB012203

Комплект:1

Примечание:

№ на схеме:16

Наименование:Windscreen wiper blade

Каталожный номер:4D.ITS010702

Комплект:1

Примечание:

№ на схеме:17

Наименование:Windscreen wiper mot.

Каталожный номер:2075.010.0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Windscreen wiper arm

Каталожный номер:2711.025.0001

Комплект:1

Примечание:

№ на схеме:19

Наименование:Windscreen wiper blade

Каталожный номер:2711.020.0001

Комплект:1

Примечание:

№ на схеме:20

Наименование:Lock

Каталожный номер:4D.ROS5050/S

Комплект:1

Примечание:

№ на схеме:21

Наименование:Lock

Каталожный номер:4D.ROS5050/D

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connection

Каталожный номер:4D.180.40

Комплект:2

Примечание:

№ на схеме:23

Наименование:External handle

Каталожный номер:4D.RHI6000617

Комплект:2

Примечание:

№ на схеме:24

Наименование:Handle

Каталожный номер:4D.PRI67478

Комплект:2

Примечание:

№ на схеме:25

Наименование:Internal handle

Каталожный номер:4D.IC82477020

Комплект:2

Примечание:

№ на схеме:26

Наименование:Handle

Каталожный номер:4D.GAMMAP79

Комплект:2

Примечание:

№ на схеме:27

Наименование:Knob

Каталожный номер:4D.GAMVB20

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cup

Каталожный номер:4D.SEG090324A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cup

Каталожный номер:4D.SEG140902

Комплект:1

Примечание:

№ на схеме:30

Наименование:Air inlet hose

Каталожный номер:4D.PRI65718

Комплект:2

Примечание:

№ на схеме:31

Наименование:Union

Каталожный номер:4D.PRI51900

Комплект:2

Примечание:

№ на схеме:32

Наименование:Air inlet hose

Каталожный номер:4D.PRI64017

Комплект:5

Примечание:

№ на схеме:33

Наименование:Bellows

Каталожный номер:4D.ELIATR

Комплект:1

Примечание:

№ на схеме:34

Наименование:Grate

Каталожный номер:4D.AUDIO

Комплект:2

Примечание:

№ на схеме:35

Наименование:Ceiling fitting

Каталожный номер:4D.IC5946567

Комплект:2

Примечание:

№ на схеме:36

Наименование:Window shade

Каталожный номер:4D.LAM27/1265

Комплект:1

Примечание:

№ на схеме:37

Наименование:Gasket

Каталожный номер:4D.AVE200115

Комплект:1

Примечание:

№ на схеме:38

Наименование:Gasket

Каталожный номер:4D.ROS964

Комплект:2

Примечание:

№ на схеме:39

Наименование:Gasket

Каталожный номер:4D.180.63

Комплект:2

Примечание:

№ на схеме:40

Наименование:Guard

Каталожный номер:4D.180.25

Комплект:1

Примечание:

№ на схеме:41

Наименование:Door

Каталожный номер:4D.180.24/S

Комплект:1

Примечание:

№ на схеме:42

Наименование:Door

Каталожный номер:4D.180.24/D

Комплект:1

Примечание:

№ на схеме:43

Наименование:Flooring

Каталожный номер:4D.MAP00079

Комплект:1

Примечание:

№ на схеме:44

Наименование:Dashboard

Каталожный номер:4D.MAP00077

Комплект:1

Примечание:

№ на схеме:45

Наименование:Housing

Каталожный номер:4D.MAP00058

Комплект:1

Примечание:

№ на схеме:46

Наименование:Housing

Каталожный номер:4D.MAP00057

Комплект:1

Примечание:

№ на схеме:47

Наименование:Housing

Каталожный номер:4D.MAP00060

Комплект:1

Примечание:

№ на схеме:48

Наименование:Housing

Каталожный номер:4D.MAP00059

Комплект:1

Примечание:

№ на схеме:49

Наименование:Housing

Каталожный номер:4D.MAP00062

Комплект:1

Примечание:

№ на схеме:50

Наименование:Housing

Каталожный номер:4D.MAP00061

Комплект:1

Примечание:

№ на схеме:51

Наименование:Housing

Каталожный номер:4D.MAP00048

Комплект:1

Примечание:

№ на схеме:52

Наименование:Upright

Каталожный номер:4D.MAP00044

Комплект:1

Примечание:

№ на схеме:53

Наименование:Upright

Каталожный номер:4D.MAP00045

Комплект:1

Примечание:

№ на схеме:54

Наименование:Housing

Каталожный номер:4D.MAP00054

Комплект:1

Примечание:

№ на схеме:55

Наименование:Housing

Каталожный номер:4D.MAP00053

Комплект:1

Примечание:

№ на схеме:56

Наименование:Cross member

Каталожный номер:4D.MAP00072

Комплект:

Примечание:

№ на схеме:57

Наименование:Knob

Каталожный номер:4D.MAP00076

Комплект:11

Примечание:

№ на схеме:58

Наименование:Cross member

Каталожный номер:4D.MAP00047

Комплект:1

Примечание:

№ на схеме:59

Наименование:Knob

Каталожный номер:4D.MAP07580

Комплект:1

Примечание:

№ на схеме:60

Наименование:Housing

Каталожный номер:4D.MAP00042

Комплект:1

Примечание:

№ на схеме:61

Наименование:Housing

Каталожный номер:4D.MAP00043

Комплект:1

Примечание:

№ на схеме:62

Наименование:Housing

Каталожный номер:4D.MAP00052

Комплект:1

Примечание:

№ на схеме:63

Наименование:Housing

Каталожный номер:4D.MAP00074

Комплект:1

Примечание:

№ на схеме:64

Наименование:Housing

Каталожный номер:4D.MAP00073

Комплект:1

Примечание:

№ на схеме:65

Наименование:Housing

Каталожный номер:4D.MAP00078

Комплект:1

Примечание:

№ на схеме:66

Наименование:Housing

Каталожный номер:4D.MAP00051

Комплект:1

Примечание:

№ на схеме:67

Наименование:Housing

Каталожный номер:4D.MAP00064

Комплект:1

Примечание:

№ на схеме:68

Наименование:Wiring harness

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:69

Наименование:Gasket

Каталожный номер:4D.FOR1061500

Комплект:1

Примечание:

№ на схеме:70

Наименование:Pipe

Каталожный номер:4D.FRE7714

Комплект:1

Примечание:
