4. рама боковая спредера

4. рама боковая спредера

← 3. перила, поручни, лестница, брызговики 5. телескопическая рукоять спредера (правая, левая) →

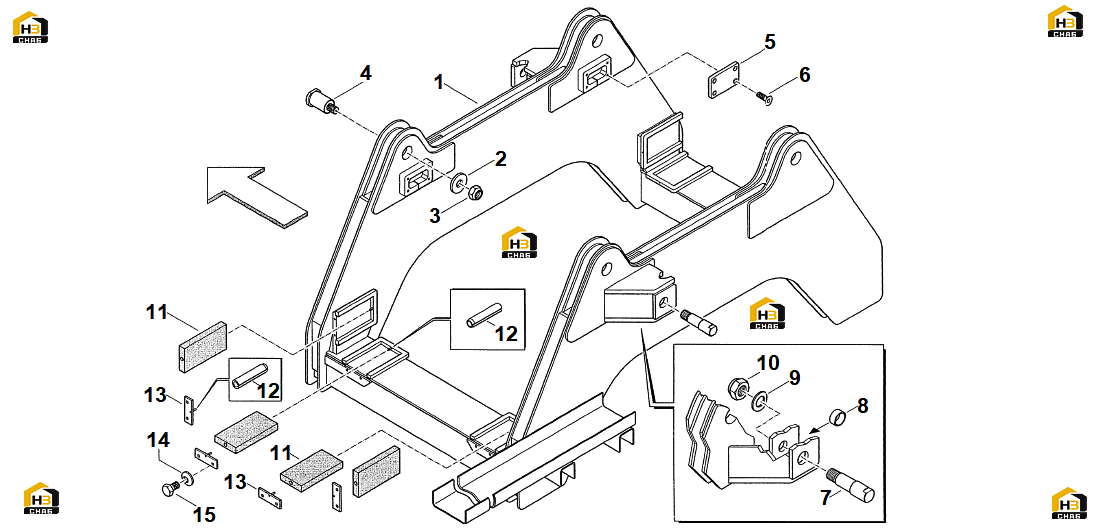

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:01
Наименование:Frame
Каталожный номер:N4918T
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:02
Наименование:Seal washer
Каталожный номер:M7119T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:03
Наименование:Self-locking nut
Каталожный номер:2144.931511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:04
Наименование:Pin
Каталожный номер:M7120T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:05
Наименование:Shoe
Каталожный номер:M7027T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:06
Наименование:Screw
Каталожный номер:2900.025.0005
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:07
Наименование:Pin
Каталожный номер:M7121T
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:08
Наименование:Spacer
Каталожный номер:M7122T
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:09
Наименование:Washer
Каталожный номер:2900.111.0007
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Self-locking nut
Каталожный номер:2900.080.0005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shoe
Каталожный номер:M7019T
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Taper pin
Каталожный номер:2900.160.0004
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Safety plate
Каталожный номер:M7018T
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Lock washer
Каталожный номер:2900.130.0005
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:2900.005.0008
Комплект:16
Примечание:
