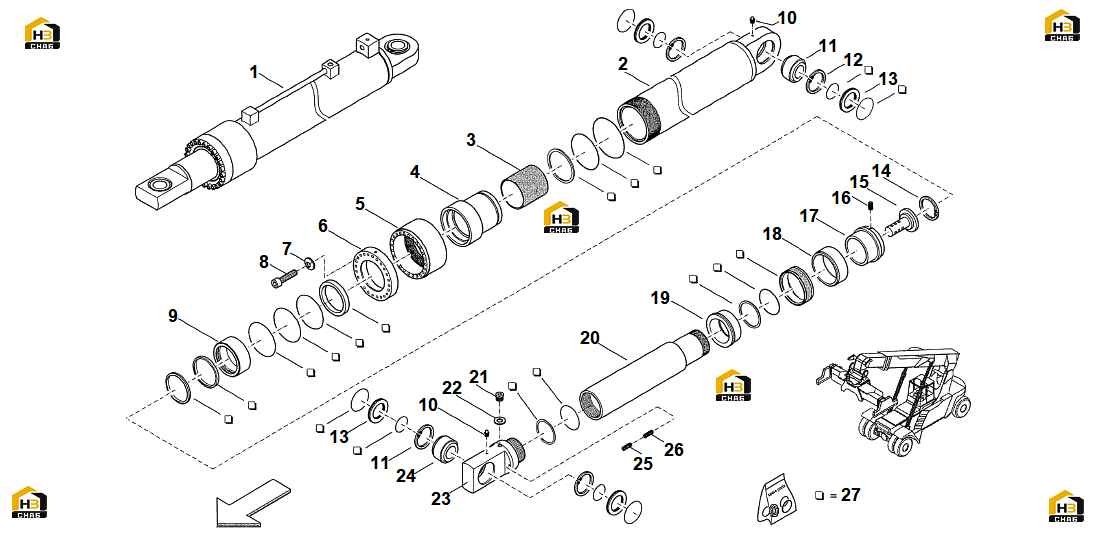

31. цилиндр подъемный

← 30. тормоз ручной в разборе 32. цилиндр выдвижения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lifting cylinder

Каталожный номер:N4032T

Комплект:2

Примечание:

№ на схеме:2

Наименование:Liner

Каталожный номер:2690.010.0043

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bushing

Каталожный номер:2691.010.0006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Head

Каталожный номер:2892.010.0004

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring nut

Каталожный номер:2706.030.0002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange

Каталожный номер:2706.030.0003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lock washer

Каталожный номер:2900.120.0001

Комплект:24

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:2900.015.0008

Комплект:24

Примечание:

№ на схеме:9

Наименование:Bushing

Каталожный номер:2691.010.0009

Комплект:1

Примечание:

№ на схеме:10

Наименование:Lubricator

Каталожный номер:2900.250.0001

Комплект:2

Примечание:

№ на схеме:11

Наименование:Ball joint

Каталожный номер:2426.542501

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lock washer

Каталожный номер:211077475

Комплект:4

Примечание:

№ на схеме:13

Наименование:Spacer

Каталожный номер:2894.010.0001

Комплект:4

Примечание:

№ на схеме:14

Наименование:Lockwasher

Каталожный номер:2900.145.0065

Комплект:1

Примечание:

№ на схеме:15

Наименование:Filter

Каталожный номер:2781.010.0005

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:2900.035.0004

Комплект:1

Примечание:

№ на схеме:17

Наименование:Piston

Каталожный номер:2895.030.0002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bushing

Каталожный номер:2691.010.0038

Комплект:1

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:2895.030.0003

Комплект:1

Примечание:

№ на схеме:20

Наименование:Rod

Каталожный номер:2780.010.0045

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cap

Каталожный номер:2333.051.0001

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:2900.111.0011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Head

Каталожный номер:2892.010.0022

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ball joint

Каталожный номер:2426.949002

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:2900.035.0024

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:2900.035.0003

Комплект:1

Примечание:

№ на схеме:27

Наименование:Seal kit

Каталожный номер:2511.010.0079

Комплект:1

Примечание:
