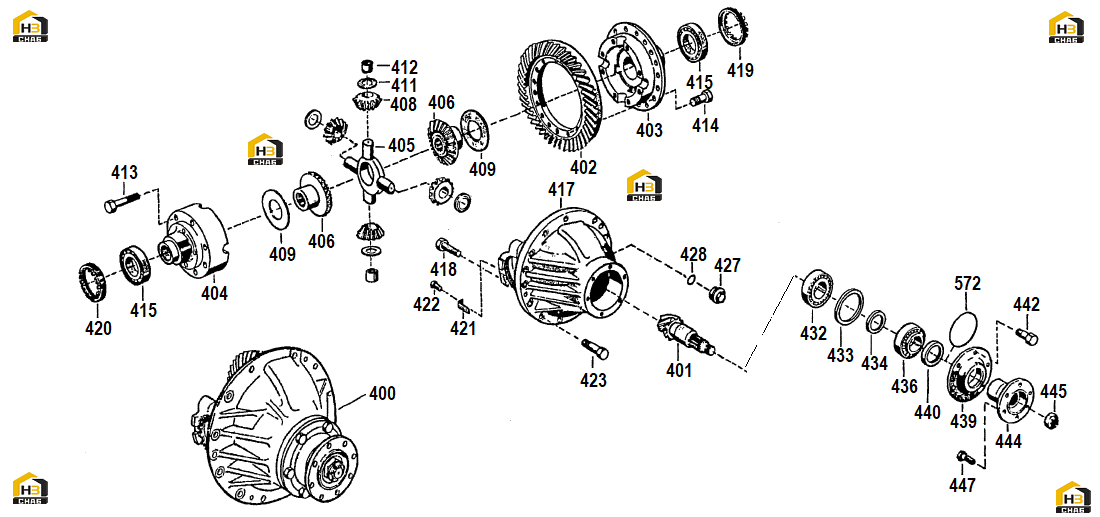

27. дифференциал моста

← 26. ступица колеса в разборе 28. тормоз в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:400

Наименование:Differential

Каталожный номер:1K.101.776.AA

Комплект:1

Примечание:

№ на схеме:401

Наименование:Pinion

Каталожный номер:1K.71.1107.2

Комплект:1

Примечание:

№ на схеме:402

Наименование:Ring gear

Каталожный номер:1K.71.1216.2

Комплект:1

Примечание:

№ на схеме:403

Наименование:Housing

Каталожный номер:1K.71.1057.1

Комплект:1

Примечание:

№ на схеме:404

Наименование:Housing

Каталожный номер:1K.71.1056.1

Комплект:1

Примечание:

№ на схеме:405

Наименование:Spider

Каталожный номер:1K.71.784.3

Комплект:1

Примечание:

№ на схеме:406

Наименование:Sun gear

Каталожный номер:1K.71.2098.2

Комплект:2

Примечание:

№ на схеме:408

Наименование:Planet gear

Каталожный номер:1K.71.785.2

Комплект:4

Примечание:

№ на схеме:409

Наименование:Washer

Каталожный номер:1K.71.552.4

Комплект:2

Примечание:

№ на схеме:411

Наименование:Washer

Каталожный номер:1K.71.2935.4

Комплект:4

Примечание:

№ на схеме:412

Наименование:Bushing

Каталожный номер:1K.71.783.5

Комплект:4

Примечание:

№ на схеме:413

Наименование:Screw

Каталожный номер:2900.005.0028

Комплект:8

Примечание:

№ на схеме:414

Наименование:Screw

Каталожный номер:2900.005.0029

Комплект:16

Примечание:

№ на схеме:415

Наименование:Bearing

Каталожный номер:2426.070.0011

Комплект:2

Примечание:

№ на схеме:417

Наименование:Housing

Каталожный номер:1K.71.9794.0

Комплект:1

Примечание:

№ на схеме:418

Наименование:Screw

Каталожный номер:2900.005.0030

Комплект:4

Примечание:

№ на схеме:419

Наименование:Ring nut

Каталожный номер:1K.71.1088.3

Комплект:1

Примечание:

№ на схеме:420

Наименование:Ring nut

Каталожный номер:1K.71.1089.3

Комплект:1

Примечание:

№ на схеме:421

Наименование:Lever lock

Каталожный номер:1K.106.060.4

Комплект:2

Примечание:

№ на схеме:422

Наименование:Screw

Каталожный номер:2900.005.0049

Комплект:2

Примечание:

№ на схеме:423

Наименование:Screw

Каталожный номер:2900.005.0061

Комплект:16

Примечание:

№ на схеме:427

Наименование:Cap

Каталожный номер:2333.052.0001

Комплект:1

Примечание:

№ на схеме:428

Наименование:Seal washer

Каталожный номер:2333.068.0001

Комплект:1

Примечание:

№ на схеме:432

Наименование:Bearing

Каталожный номер:2426.070.0005

Комплект:1

Примечание:

№ на схеме:433

Наименование:Washer

Каталожный номер:1K.71.9837.4

Комплект:1

Примечание:

№ на схеме:434

Наименование:Spacer ring

Каталожный номер:1K.71.857.5

Комплект:1

Примечание:

№ на схеме:436

Наименование:Bearing

Каталожный номер:2426.070.0004

Комплект:1

Примечание:

№ на схеме:439

Наименование:Cover

Каталожный номер:1K.71.9700.3

Комплект:1

Примечание:

№ на схеме:440

Наименование:Seal ring

Каталожный номер:1K.85X105L12V

Комплект:1

Примечание:

№ на схеме:442

Наименование:Screw

Каталожный номер:2900.015.0024

Комплект:6

Примечание:

№ на схеме:444

Наименование:Flange

Каталожный номер:1K.71.2670.3

Комплект:1

Примечание:

№ на схеме:445

Наименование:Hexagon castle nut

Каталожный номер:1K.71.2702.4

Комплект:1

Примечание:

№ на схеме:447

Наименование:Screw

Каталожный номер:2900.005.0022

Комплект:12

Примечание:

№ на схеме:572

Наименование:O-ring

Каталожный номер:2OR135X2.5

Комплект:1

Примечание:
