13. редуктор спредера в разборе

13. редуктор спредера в разборе

← 12. редуктор (часть iv) 14. муфта фланцевая →

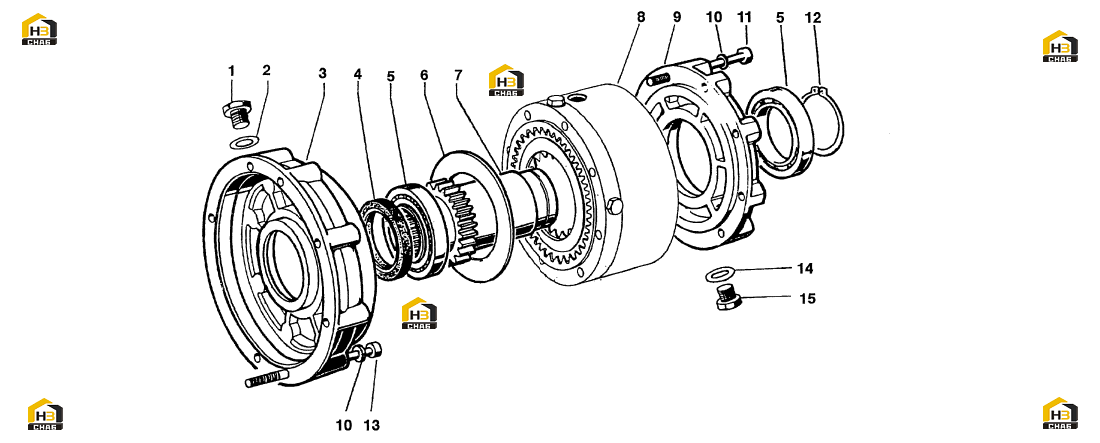

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cap
Каталожный номер:1B.4510440000
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:1B.4170030010
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Intermediate flange
Каталожный номер:1B.3420771550
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Gasket
Каталожный номер:1B.4112520000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bearing
Каталожный номер:1B.4211930000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:1B.3620124630
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Shaft
Каталожный номер:1B.3170473010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Multdisc brake
Каталожный номер:1B.4410460000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Input flange
Каталожный номер:1B.3460082550
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:1B.4670110101
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:1B.4621170000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Lockwasher
Каталожный номер:1B.4310630000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:1B.4611120000
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:1B.4170020010
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cap
Каталожный номер:1B.4510430000
Комплект:2
Примечание:
