75.C017.011 FEEDING PUMP WITH PRESSURE REGULATOR

← 75.C017.010 3 SPEED CLUTCH ASSEMBLY 75.C017.012 OUTLET SHAFT ASSEMBLY →

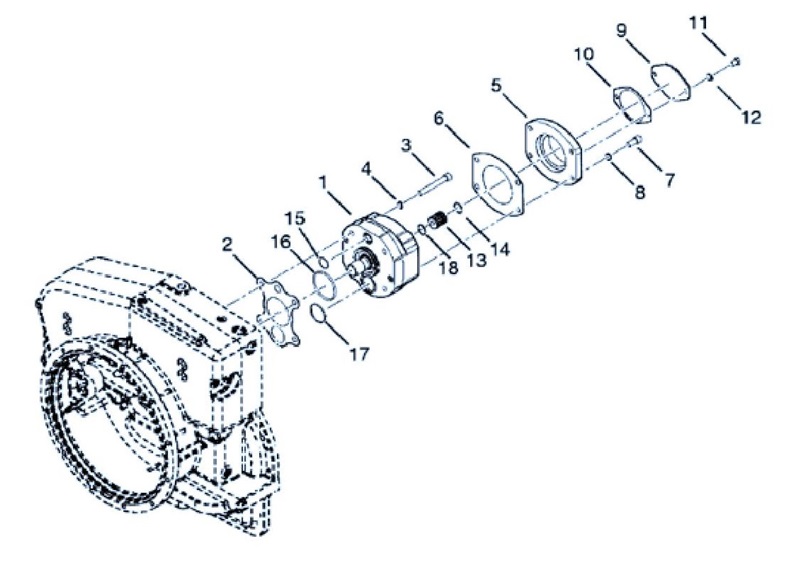

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pump

Каталожный номер:2C.4209549

Комплект:1

Примечание:

№ на схеме:3

Наименование:screw

Каталожный номер:2C.3GM1290

Комплект:4

Примечание:

№ на схеме:4

Наименование:washer

Каталожный номер:2C.8EM120

Комплект:4

Примечание:

№ на схеме:5

Наименование:adapter

Каталожный номер:2C.4209127

Комплект:1

Примечание:

№ на схеме:6

Наименование:gasket

Каталожный номер:2C.4206489

Комплект:1

Примечание:

№ на схеме:7

Наименование:screw

Каталожный номер:2C.3GM1245

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:2C.8EM120

Комплект:4

Примечание:

№ на схеме:9

Наименование:cover

Каталожный номер:2C.3614642

Комплект:1

Примечание:

№ на схеме:10

Наименование:gasket

Каталожный номер:2C.3614643

Комплект:1

Примечание:

№ на схеме:11

Наименование:screw

Каталожный номер:2C.7CM1225

Комплект:4

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:2C.6EM120

Комплект:4

Примечание:

№ на схеме:13

Наименование:pipe coupling

Каталожный номер:2C.4209128

Комплект:1

Примечание:

№ на схеме:14

Наименование:lockwasher

Каталожный номер:2C.224039

Комплект:1

Примечание:

№ на схеме:15

Наименование:gasket

Каталожный номер:2C.60K40220

Комплект:1

Примечание:

№ на схеме:16

Наименование:gasket

Каталожный номер:2C.4209550

Комплект:1

Примечание:

№ на схеме:17

Наименование:gasket

Каталожный номер:2C.4209551

Комплект:1

Примечание:

№ на схеме:18

Наименование:lockwasher

Каталожный номер:2C.247468

Комплект:1

Примечание:
