20.D020.003 EXTENSION CYLINDER

← 20.C030.002 SECURITY HOOK 20.D070.001 SAFETY HOOK CYLINDER →

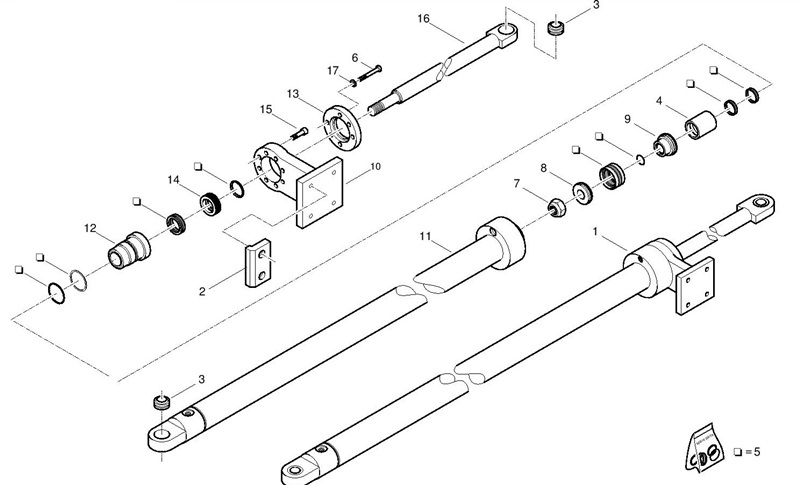

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:extension cylinder

Каталожный номер:2144.030.0002

Комплект:1

Примечание:

№ на схеме:2

Наименование:shoe

Каталожный номер:270200424G687

Комплект:2

Примечание:

№ на схеме:3

Наименование:ball joint

Каталожный номер:29860547

Комплект:2

Примечание:

№ на схеме:4

Наименование:spacer

Каталожный номер:2894.030.0001

Комплект:1

Примечание:

№ на схеме:5

Наименование:seal kit

Каталожный номер:2511.030.0002

Комплект:1

Примечание:

№ на схеме:6

Наименование:screw

Каталожный номер:2900.005.0094

Комплект:6

Примечание:

№ на схеме:7

Наименование:self-locking nut

Каталожный номер:29845771

Комплект:1

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:2897.030.0001

Комплект:1

Примечание:

№ на схеме:9

Наименование:seal piston

Каталожный номер:2895.030.0001

Комплект:1

Примечание:

№ на схеме:10

Наименование:support

Каталожный номер:2685.160.0001

Комплект:1

Примечание:

№ на схеме:11

Наименование:liner

Каталожный номер:2690.030.0001

Комплект:1

Примечание:

№ на схеме:12

Наименование:head

Каталожный номер:2892.030.0001

Комплект:1

Примечание:

№ на схеме:13

Наименование:ring nut

Каталожный номер:2706.030.0009

Комплект:1

Примечание:

№ на схеме:14

Наименование:pilot bushing

Каталожный номер:2691.010.0003

Комплект:1

Примечание:

№ на схеме:15

Наименование:screw

Каталожный номер:2900.015.0034

Комплект:2

Примечание:

№ на схеме:16

Наименование:rod

Каталожный номер:2780.030.0001

Комплект:1

Примечание:

№ на схеме:17

Наименование:spring washer

Каталожный номер:2900.115.0007

Комплект:6

Примечание:
