15.B010.065 MOBILE LIFT UNIT

15.B010.065 MOBILE LIFT UNIT

← 15.A015.008 SPREADER PLATE 15.C010.013 FIXED LIFT UNIT →

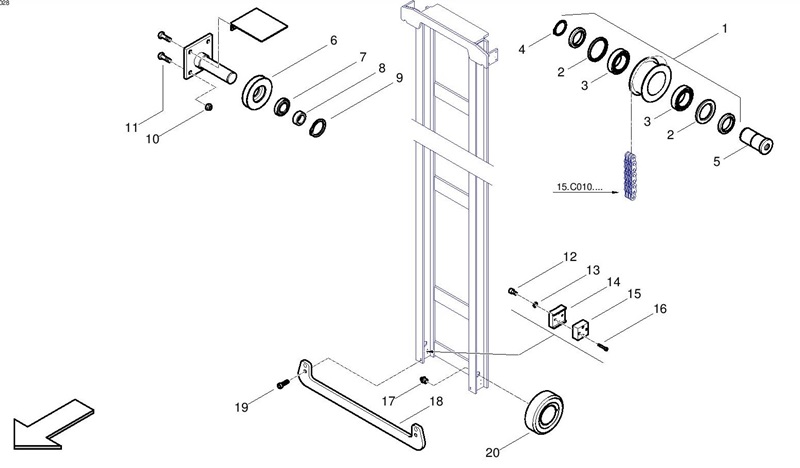

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:chain roller
Каталожный номер:2426.611504
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:seal ring
Каталожный номер:2294.152.0003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bearing
Каталожный номер:2426.060.0002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:lockwasher
Каталожный номер:2333.201502
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:pin
Каталожный номер:2582.671503
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:sheave
Каталожный номер:2712.010.0001
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bearing
Каталожный номер:2426.731502
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:spacer
Каталожный номер:P0819T
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:lockwasher
Каталожный номер:2333.672503
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:self-locking nut
Каталожный номер:2900.080.0009
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:screw
Каталожный номер:2900.005.0025
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:screw
Каталожный номер:2900.015.0015
Комплект:??
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:spring washer
Каталожный номер:2900.115.0003
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:support
Каталожный номер:M3587T
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:shoe
Каталожный номер:M2784T
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:screw
Каталожный номер:2900.015.0014
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:lubricator
Каталожный номер:2333.202506
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:cross member
Каталожный номер:Z0250T
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:screw
Каталожный номер:2900.015.0016
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:roller bearing
Каталожный номер:2426.050.0002
Комплект:2
Примечание:
