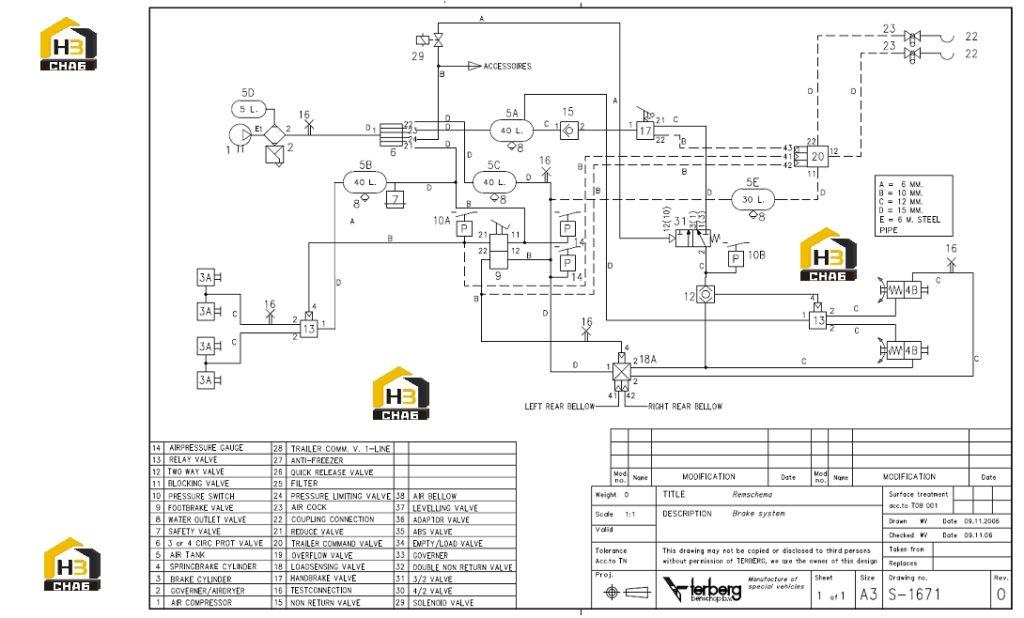

Схема электрическая

← Отвертки Система подключения прицепа →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Air dryer

Каталожный номер:T22035036

Комплект:1

Примечание:

№ на схеме:3A

Наименование:Brake cylinder

Каталожный номер:T22033489

Комплект:4

Примечание:T12

№ на схеме:4B

Наименование:Springbrake cyl.

Каталожный номер:T22037149

Комплект:2

Примечание:T24/24

№ на схеме:5E

Наименование:Air reservoir

Каталожный номер:T22022111

Комплект:1

Примечание:30 Liter diam. 276mm

№ на схеме:5D

Наименование:Air reservoir

Каталожный номер:T22034117

Комплект:1

Примечание:5Lir20bar

№ на схеме:5C

Наименование:Air reservoir

Каталожный номер:T22020033

Комплект:1

Примечание:40 Liter diam. 276mm

№ на схеме:5B

Наименование:Air reservoir

Каталожный номер:T22020033

Комплект:1

Примечание:40 Liter diam. 276mm

№ на схеме:5A

Наименование:Air reservoir

Каталожный номер:T22020033

Комплект:1

Примечание:40 Liter diam. 276mm

№ на схеме:6

Наименование:4-way prot.valv

Каталожный номер:T22037904

Комплект:1

Примечание:

№ на схеме:7

Наименование:Safety valve

Каталожный номер:T22036050

Комплект:1

Примечание:11B

№ на схеме:8

Наименование:Drain valve

Каталожный номер:T22030114

Комплект:4

Примечание:M22

№ на схеме:9

Наименование:Brake valve

Каталожный номер:T22036825

Комплект:1

Примечание:

№ на схеме:10B

Наименование:Switch

Каталожный номер:V20424060

Комплект:1

Примечание:5,4±0,3 Bar

№ на схеме:10A

Наименование:pressure switch

Каталожный номер:V20424051

Комплект:1

Примечание:0.3 bar (NO) DIN

№ на схеме:12

Наименование:Double checkvalve

Каталожный номер:T22036927

Комплект:1

Примечание:M22x1,5

№ на схеме:13

Наименование:Relay valve

Каталожный номер:T22036936

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sensor

Каталожный номер:V3987498

Комплект:2

Примечание:AIR PRESSURE

№ на схеме:15

Наименование:Nonreturn valve

Каталожный номер:T22030095

Комплект:1

Примечание:

№ на схеме:16

Наименование:Testing connect

Каталожный номер:T22010304

Комплект:5

Примечание:

№ на схеме:17

Наименование:Handbrake vake

Каталожный номер:T22036816

Комплект:1

Примечание:

№ на схеме:18A

Наименование:Load sensing valv

Каталожный номер:T22083472

Комплект:1

Примечание:

№ на схеме:20

Наименование:Trailer comm.valv

Каталожный номер:T22036963

Комплект:1

Примечание:

№ на схеме:22

Наименование:Coupling head

Каталожный номер:T22031608

Комплект:2

Примечание:2-leid-system

№ на схеме:23

Наименование:Coupling cock

Каталожный номер:T22031598

Комплект:2

Примечание:2-leid-system

№ на схеме:29

Наименование:Valve

Каталожный номер:V1078316

Комплект:1

Примечание:24V Norm. Qose DIN

№ на схеме:31

Наименование:Valve 3/2

Каталожный номер:T22081145

Комплект:1

Примечание:
