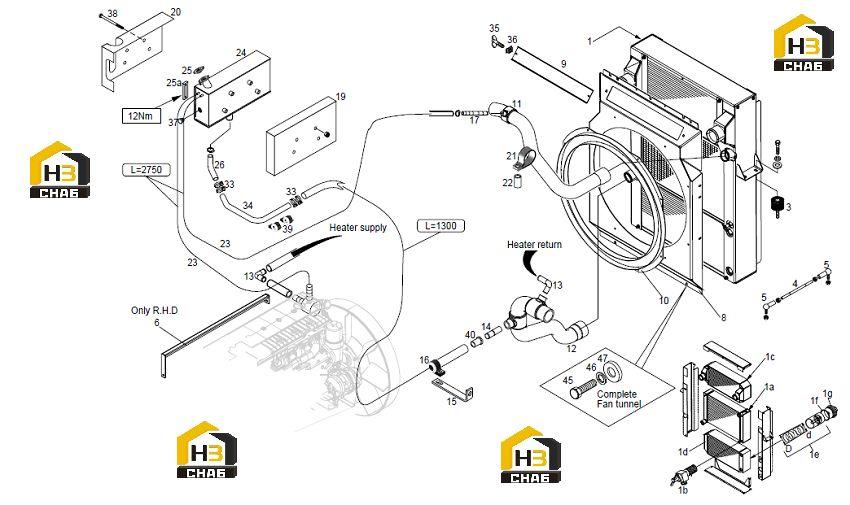

Система охлаждения

← Система амортизации двигателя Звукоизоляция →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1g

Наименование:Cover

Каталожный номер:T12013418

Комплект:-

Примечание:

№ на схеме:1f

Наименование:O - ring

Каталожный номер:T12013417

Комплект:-

Примечание:48x3 FKM (Viton 70)

№ на схеме:1e

Наименование:Thennostat

Каталожный номер:T12023880

Комплект:-

Примечание:Insert

№ на схеме:1d

Наименование:-

Каталожный номер:T12013416

Комплект:-

Примечание:OIL PART

№ на схеме:1c

Наименование:-

Каталожный номер:T12013414

Комплект:-

Примечание:INTERCOOLER

№ на схеме:1b

Наименование:Draincock

Каталожный номер:T12032844

Комплект:-

Примечание:

№ на схеме:1a

Наименование:-

Каталожный номер:T12013415

Комплект:-

Примечание:WATERPART

№ на схеме:1

Наименование:Radiator

Каталожный номер:T12013367

Комплект:-

Примечание:COMPLETE

№ на схеме:3

Наименование:Rubber cushion

Каталожный номер:T12031145

Комплект:-

Примечание:

№ на схеме:4

Наименование:Stud

Каталожный номер:T22021271

Комплект:-

Примечание:M10

№ на схеме:5

Наименование:Ball joint

Каталожный номер:T12030203

Комплект:-

Примечание:M10

№ на схеме:6

Наименование:Mounting support

Каталожный номер:T12024360

Комплект:-

Примечание:

№ на схеме:8

Наименование:Fan tunnel

Каталожный номер:T12013053

Комплект:-

Примечание:

№ на схеме:9

Наименование:Cover plate

Каталожный номер:T12012998

Комплект:-

Примечание:

№ на схеме:10

Наименование:Sealing ring

Каталожный номер:T12013062

Комплект:-

Примечание:

№ на схеме:11

Наименование:Flex hose

Каталожный номер:T12024278

Комплект:-

Примечание:

№ на схеме:12

Наименование:Flex hose

Каталожный номер:T12024269

Комплект:-

Примечание:

№ на схеме:13

Наименование:Nipple

Каталожный номер:T15046711

Комплект:-

Примечание:19mm -90°

№ на схеме:14

Наименование:Nipple

Каталожный номер:T15046720

Комплект:-

Примечание:25mm

№ на схеме:15

Наименование:Bracket

Каталожный номер:T12024231

Комплект:-

Примечание:

№ на схеме:16

Наименование:Clampring

Каталожный номер:T26021361

Комплект:-

Примечание:x51-y13.5

№ на схеме:17

Наименование:Nipple

Каталожный номер:T15046749

Комплект:-

Примечание:

№ на схеме:18

Наименование:Clampring

Каталожный номер:T26021307

Комплект:-

Примечание:x51-y13.5

№ на схеме:19

Наименование:Mounting support

Каталожный номер:T12032945

Комплект:-

Примечание:

№ на схеме:20

Наименование:Protection

Каталожный номер:T12032963

Комплект:-

Примечание:

№ на схеме:21

Наименование:Clampring

Каталожный номер:T26021307

Комплект:-

Примечание:x57-y13.5

№ на схеме:22

Наименование:Spacer bush

Каталожный номер:T22030234

Комплект:-

Примечание:L=23mm

№ на схеме:23

Наименование:Flex hose

Каталожный номер:T24070089

Комплект:-

Примечание:id=10mm

№ на схеме:24

Наименование:Expansion tank

Каталожный номер:T12013422

Комплект:-

Примечание:

№ на схеме:25a

Наименование:Level glass

Каталожный номер:T12013425

Комплект:-

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:T12013424

Комплект:-

Примечание:1 Bar

№ на схеме:26

Наименование:Flex hose

Каталожный номер:T12024240

Комплект:-

Примечание:id=28mm

№ на схеме:32

Наименование:Flex hose

Каталожный номер:T24070135

Комплект:1

Примечание:id=28mm P/Mtr

№ на схеме:33

Наименование:Clamp

Каталожный номер:T26080794

Комплект:4

Примечание:25 - 45 mm

№ на схеме:34

Наименование:Tube

Каталожный номер:T12024572

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:T26031211

Комплект:2

Примечание:M6x20

№ на схеме:36

Наименование:Nut

Каталожный номер:T26031202

Комплект:2

Примечание:M6 - 3.5

№ на схеме:38

Наименование:Lock nut

Каталожный номер:T26040756

Комплект:8

Примечание:M8

№ на схеме:38

Наименование:Bolt

Каталожный номер:T29042142

Комплект:8

Примечание:M8x180

№ на схеме:39

Наименование:Clampring

Каталожный номер:T26020068

Комплект:2

Примечание:x28-y8

№ на схеме:40

Наименование:Bush

Каталожный номер:T12024509

Комплект:1

Примечание:d-25/D-28.5

№ на схеме:45

Наименование:Bolt

Каталожный номер:T29040400

Комплект:-

Примечание:M8x 16 DIN 933-8.8

№ на схеме:46

Наименование:Spring washer

Каталожный номер:T26050134

Комплект:-

Примечание:8mm

№ на схеме:47

Наименование:Washer

Каталожный номер:T26051211

Комплект:-

Примечание:M8-h4
