Комплектующие тормозной системы (часть 2)

← Комплектующие тормозной системы (часть 1) Бак воздушный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

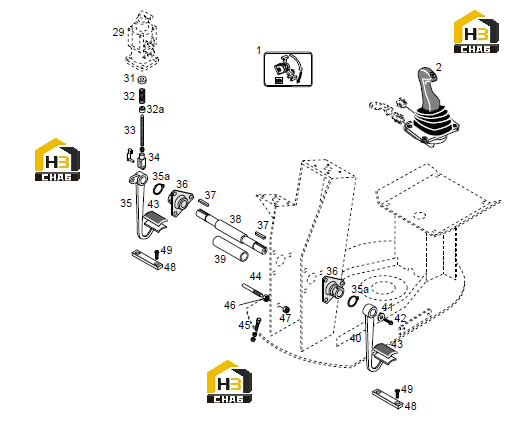

№ на схеме:1

Наименование:Sticker

Каталожный номер:T24066200

Комплект:1

Примечание:

№ на схеме:2

Наименование:Handbrake valve

Каталожный номер:T22036816

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEE BRAKESHEME

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring

Каталожный номер:T22080924

Комплект:1

Примечание:

№ на схеме:32a

Наименование:Ring

Каталожный номер:T22032537

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring

Каталожный номер:T27011177

Комплект:1

Примечание:

№ на схеме:33

Наименование:Stud

Каталожный номер:T22083547

Комплект:1

Примечание:

№ на схеме:34

Наименование:Yoke

Каталожный номер:T26090410

Комплект:1

Примечание:M8

№ на схеме:35a

Наименование:Circlip

Каталожный номер:T24054118

Комплект:2

Примечание:20x1.2 mm

№ на схеме:35

Наименование:Treadle

Каталожный номер:T22080915

Комплект:1

Примечание:With lever

№ на схеме:36

Наименование:Bearing

Каталожный номер:T24101904

Комплект:2

Примечание:

№ на схеме:37

Наименование:Key

Каталожный номер:T19010080

Комплект:2

Примечание:6x6x36

№ на схеме:38

Наименование:Shaft

Каталожный номер:T22083529

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bush

Каталожный номер:T24054080

Комплект:1

Примечание:

№ на схеме:40

Наименование:Treadle

Каталожный номер:T22080906

Комплект:1

Примечание:

№ на схеме:41

Наименование:Ring

Каталожный номер:T26050218

Комплект:2

Примечание:6.5x30

№ на схеме:42

Наименование:Bolt

Каталожный номер:T29040216

Комплект:2

Примечание:M6x20

№ на схеме:43

Наименование:Rubber strip

Каталожный номер:V64504

Комплект:2

Примечание:

№ на схеме:44

Наименование:Pin

Каталожный номер:T22083538

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nut

Каталожный номер:T26030435

Комплект:2

Примечание:M10/ 46Nm

№ на схеме:45

Наименование:Bolt

Каталожный номер:T29040640

Комплект:1

Примечание:M10x50

№ на схеме:46

Наименование:Nut

Каталожный номер:T26030444

Комплект:1

Примечание:M12

№ на схеме:47

Наименование:Lock nut

Каталожный номер:T26040609

Комплект:1

Примечание:M12

№ на схеме:48

Наименование:Strip

Каталожный номер:T22084313

Комплект:2

Примечание:

№ на схеме:49

Наименование:Allen screw

Каталожный номер:T29061568

Комплект:4

Примечание:Conical M6 x 25
