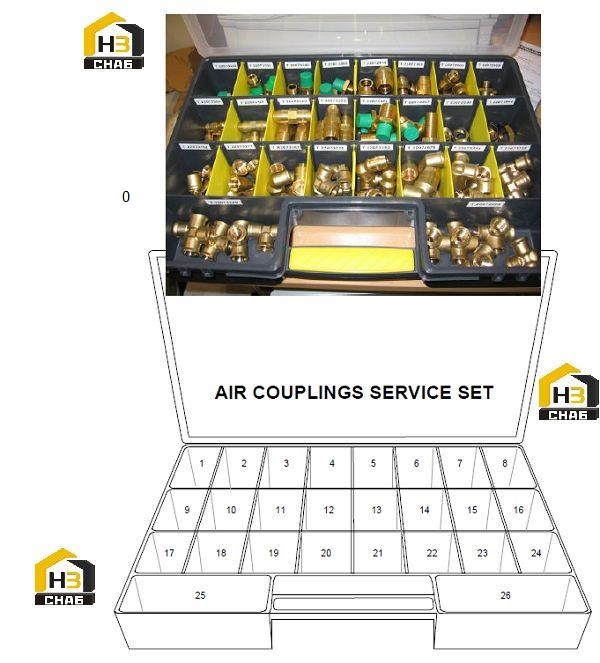

Комплект соединений

← Линия охлаждения компрессора Комплектующие моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Set

Каталожный номер:T30071119

Комплект:-

Примечание:

№ на схеме:1

Наименование:Nipple

Каталожный номер:T22073322

Комплект:5

Примечание:P5-M12X1.5

№ на схеме:2

Наименование:Nipple

Каталожный номер:T22073331

Комплект:5

Примечание:P5 M14x1.5

№ на схеме:3

Наименование:Nipple

Каталожный номер:T22073340

Комплект:5

Примечание:M16x1.5-P5

№ на схеме:4

Наименование:Nipple

Каталожный номер:T22073369

Комплект:5

Примечание:M22-P5

№ на схеме:5

Наименование:Nipple

Каталожный номер:T22072474

Комплект:5

Примечание:M16x1.5-15mm

№ на схеме:6

Наименование:Nipple

Каталожный номер:T22072188

Комплект:5

Примечание:M16x1.5-12mm

№ на схеме:7

Наименование:Nipple

Каталожный номер:T22072003

Комплект:5

Примечание:M16x1.5-10mm

№ на схеме:8

Наименование:Nipple

Каталожный номер:T22072105

Комплект:5

Примечание:M16x1.5-6mm

№ на схеме:9

Наименование:Nipple

Каталожный номер:T22072354

Комплект:5

Примечание:2x 6mm

№ на схеме:10

Наименование:Nipple

Каталожный номер:T22073129

Комплект:5

Примечание:2x 8mm

№ на схеме:11

Наименование:Nipple

Каталожный номер:T22072363

Комплект:5

Примечание:2x 10mm

№ на схеме:12

Наименование:Nipple

Каталожный номер:T22072372

Комплект:5

Примечание:2x 12mm

№ на схеме:13

Наименование:Nipple

Каталожный номер:T22073378

Комплект:5

Примечание:M16x1.5-P5

№ на схеме:14

Наименование:Nipple

Каталожный номер:T22073387

Комплект:5

Примечание:M18x1.5-P5

№ на схеме:15

Наименование:Nut

Каталожный номер:T22072030

Комплект:5

Примечание:M16x1.5-lnd. Ring

№ на схеме:16

Наименование:Nut

Каталожный номер:T22071966

Комплект:5

Примечание:M22x1.5-lnd. Ring

№ на схеме:17

Наименование:Nipple

Каталожный номер:T22073192

Комплект:5

Примечание:P5-6mm-90°

№ на схеме:18

Наименование:Nipple

Каталожный номер:T22073211

Комплект:5

Примечание:P5 - M16x1.5-45°

№ на схеме:19

Наименование:Nipple

Каталожный номер:T22073267

Комплект:5

Примечание:12mm - P5

№ на схеме:20

Наименование:Nipple

Каталожный номер:T22073220

Комплект:5

Примечание:P5 = M16x1.5-90°

№ на схеме:21

Наименование:Nipple

Каталожный номер:T22073202

Комплект:5

Примечание:P5-10mm-90°

№ на схеме:22

Наименование:Nipple

Каталожный номер:T22074978

Комплект:5

Примечание:P5-15mm 90°

№ на схеме:23

Наименование:Nipple

Каталожный номер:T22073304

Комплект:5

Примечание:2xM16x1.5-P5

№ на схеме:24

Наименование:T-coupling

Каталожный номер:T22073258

Комплект:5

Примечание:

№ на схеме:25

Наименование:T-coupling

Каталожный номер:T22073249

Комплект:5

Примечание:2xM16x1.5-P5

№ на схеме:26

Наименование:T-coupling

Каталожный номер:T22073294

Комплект:5

Примечание:3xM1&1.5-P5
