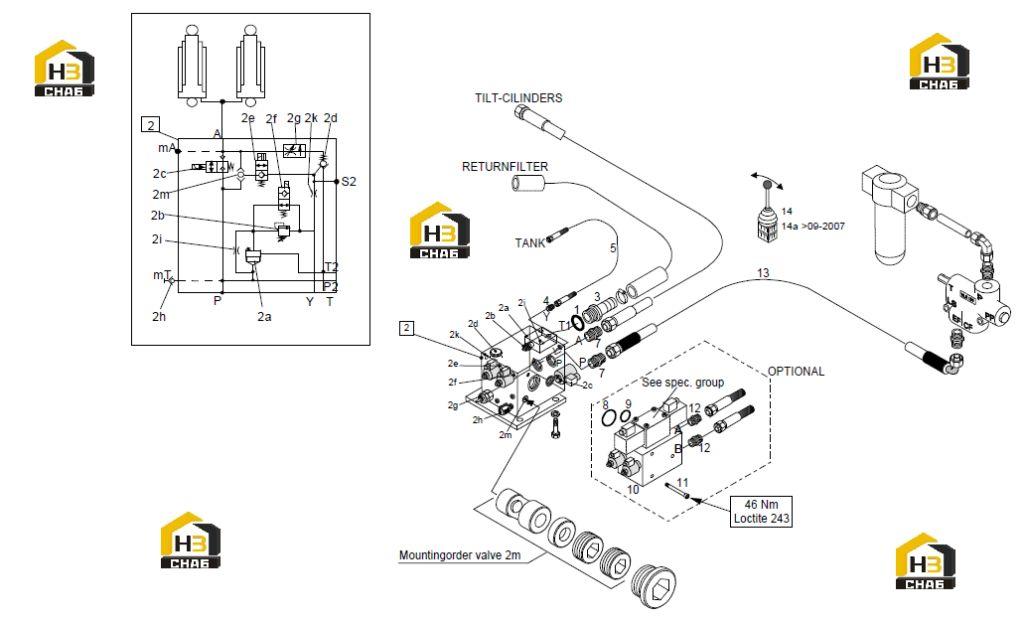

Клапан подъема рамы

← Насос гидравлический Комплектующие подъема рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O - ring

Каталожный номер:T16011449

Комплект:1

Примечание:44.2 x 3mm

№ на схеме:2m

Наименование:Double checkvalve

Каталожный номер:T27101883

Комплект:1

Примечание:

№ на схеме:2k

Наименование:Restriction

Каталожный номер:T27101865

Комплект:1

Примечание:M5x5 1.5mm

№ на схеме:2i

Наименование:Restriction

Каталожный номер:T27101856

Комплект:1

Примечание:M5x5 1.5mm

№ на схеме:2h

Наименование:Testing connect

Каталожный номер:T27090051

Комплект:1

Примечание:1/4" BSP 686205

№ на схеме:2g

Наименование:Flow regulator

Каталожный номер:T27101902

Комплект:1

Примечание:

№ на схеме:2

Наименование:Solenoid coil

Каталожный номер:T27104644

Комплект:1

Примечание:

№ на схеме:2f

Наименование:Steering valve

Каталожный номер:T27101920

Комплект:1

Примечание:2/2

№ на схеме:2

Наименование:Solenoid coil

Каталожный номер:T27101949

Комплект:1

Примечание:

№ на схеме:2e

Наименование:Steering valve

Каталожный номер:T27101874

Комплект:1

Примечание:2/2

№ на схеме:2d

Наименование:Nonreturn valve

Каталожный номер:T27101892

Комплект:1

Примечание:

№ на схеме:2

Наименование:Solenoid coil

Каталожный номер:T27104644

Комплект:1

Примечание:

№ на схеме:2c

Наименование:Steering valve

Каталожный номер:T27101911

Комплект:1

Примечание:2/2

№ на схеме:2b

Наименование:Safety valve

Каталожный номер:T27101727

Комплект:1

Примечание:

№ на схеме:2a

Наименование:Valve

Каталожный номер:T27101847

Комплект:1

Примечание:

№ на схеме:2

Наименование:Manifold

Каталожный номер:T27101469

Комплект:1

Примечание:COMPLETE

№ на схеме:3

Наименование:Pipe nipple

Каталожный номер:T27097904

Комплект:1

Примечание:1.1/2" bsp-38mm

№ на схеме:4

Наименование:Nipple

Каталожный номер:T27097747

Комплект:1

Примечание:1/4" bsp/10L

№ на схеме:5

Наименование:Flex hose

Каталожный номер:T22012175

Комплект:1

Примечание:L=850mm

№ на схеме:7

Наименование:Nipple

Каталожный номер:T27095080

Комплект:2

Примечание:1" BSP-25S

№ на схеме:8

Наименование:O - ring

Каталожный номер:T27102808

Комплект:1

Примечание:36.14x2.62

№ на схеме:9

Наименование:O - ring

Каталожный номер:T27102817

Комплект:1

Примечание:28.25 x 2.62

№ на схеме:10

Наименование:Manifold

Каталожный номер:T27098569

Комплект:1

Примечание:MANIFOLD NG10

№ на схеме:11

Наименование:Allen screw

Каталожный номер:T29063429

Комплект:3

Примечание:M 10x85 12.9

№ на схеме:12

Наименование:Plug

Каталожный номер:T15044883

Комплект:0

Примечание:1/2" BSP

№ на схеме:12

Наименование:Nipple

Каталожный номер:T19052792

Комплект:2

Примечание:1/2" BSP-18mm

№ на схеме:13

Наименование:Flex hose

Каталожный номер:T27097858

Комплект:1

Примечание:L=620 mm

№ на схеме:14a

Наименование:Switch

Каталожный номер:T25043906

Комплект:1

Примечание:3 Position

№ на схеме:14

Наименование:Switch

Каталожный номер:T25041483

Комплект:1

Примечание:
