Двигатель в сборе

← Фильтр воздушный Система амортизации двигателя →

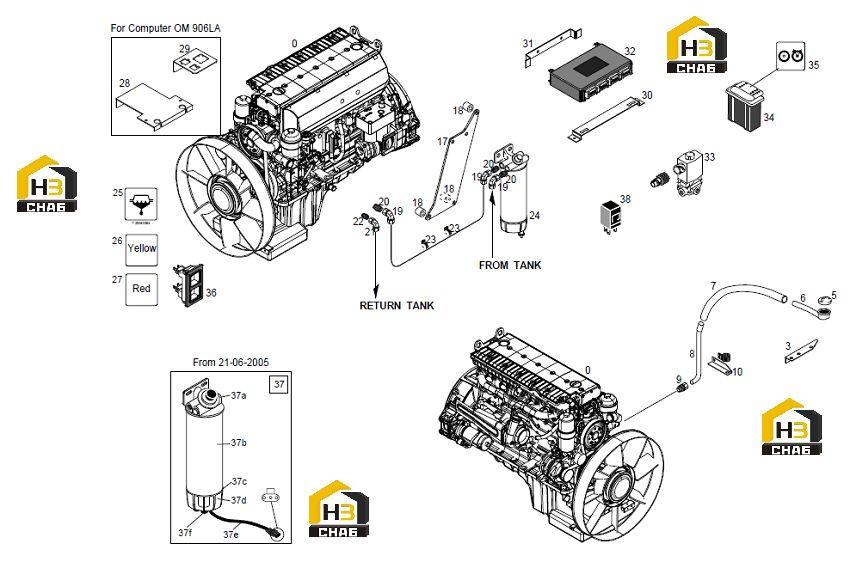

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:Engine

Каталожный номер:T10015378

Комплект:1

Примечание:906LA-T3-170-MR

№ на схеме:3

Наименование:Bracket

Каталожный номер:T10063433

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:T10063129

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:T15046647

Комплект:1

Примечание:olievul 40mm

№ на схеме:6

Наименование:Oilfill pipe

Каталожный номер:T10063313

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flex hose

Каталожный номер:T10062917

Комплект:1

Примечание:L=700 mm

№ на схеме:8

Наименование:Oilfill pipe

Каталожный номер:T10063442

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nipple

Каталожный номер:T22073965

Комплект:1

Примечание:M30x1.5-22L

№ на схеме:10

Наименование:Mounting support

Каталожный номер:T10063451

Комплект:1

Примечание:

№ на схеме:17

Наименование:Mounting plate

Каталожный номер:T13015765

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spacer bush

Каталожный номер:T22030234

Комплект:3

Примечание:L=23mm gat-10.1

№ на схеме:19

Наименование:Nipple

Каталожный номер:T19051823

Комплект:3

Примечание:15mm 90°

№ на схеме:20

Наименование:Nipple

Каталожный номер:T22071527

Комплект:3

Примечание:M1x1.5-15L

№ на схеме:21

Наименование:Nipple

Каталожный номер:T22070298

Комплект:1

Примечание:12mm 90°

№ на схеме:22

Наименование:Nipple

Каталожный номер:T19050385

Комплект:1

Примечание:M16x1.5-12L

№ на схеме:23

Наименование:Clampring

Каталожный номер:T26020012

Комплект:2

Примечание:

№ на схеме:25

Наименование:Symbol plate

Каталожный номер:T25043394

Комплект:1

Примечание:WATER IN FUEL

№ на схеме:26

Наименование:Symbol plate

Каталожный номер:T25042896

Комплект:1

Примечание:YELLOW

№ на схеме:27

Наименование:Symbol plate

Каталожный номер:T25042915

Комплект:1

Примечание:RED

№ на схеме:28

Наименование:Mounting support

Каталожный номер:T15034638

Комплект:1

Примечание:ZF Computer

№ на схеме:29

Наименование:Bracket

Каталожный номер:T25111826

Комплект:1

Примечание:

№ на схеме:30

Наименование:Mounting support

Каталожный номер:T10014544

Комплект:1

Примечание:

№ на схеме:31

Наименование:Mounting support

Каталожный номер:T10014553

Комплект:1

Примечание:

№ на схеме:32

Наименование:Computer

Каталожный номер:T10015245

Комплект:1

Примечание:

№ на схеме:33

Наименование:Socket housing

Каталожный номер:V20382517

Комплект:1

Примечание:

№ на схеме:33

Наименование:Valve

Каталожный номер:V1078316

Комплект:1

Примечание:

№ на схеме:34

Наименование:Switch

Каталожный номер:T25014416

Комплект:1

Примечание:

№ на схеме:35

Наименование:Symbol plate

Каталожный номер:T25041235

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bulb with socket

Каталожный номер:T25013078

Комплект:1

Примечание:

№ на схеме:37f

Наименование:Cock

Каталожный номер:T13016615

Комплект:1

Примечание:

№ на схеме:37e

Наименование:Sensor

Каталожный номер:T13016606

Комплект:1

Примечание:

№ на схеме:37d

Наименование:Cover

Каталожный номер:T13016587

Комплект:1

Примечание:

№ на схеме:37c

Наименование:Gasket

Каталожный номер:T13016596

Комплект:1

Примечание:

№ на схеме:37b

Наименование:Filter element

Каталожный номер:T13016578

Комплект:1

Примечание:

№ на схеме:37a

Наименование:Filter housing

Каталожный номер:T13016117

Комплект:1

Примечание:

№ на схеме:37

Наименование:Suppressor

Каталожный номер:T13016569

Комплект:1

Примечание:

№ на схеме:38

Наименование:Wiring set

Каталожный номер:T25110052

Комплект:1

Примечание:

№ на схеме:38

Наименование:Wiring set

Каталожный номер:T25114927

Комплект:1

Примечание:

№ на схеме:38

Наименование:Wiring set

Каталожный номер:T25111280

Комплект:1

Примечание:

№ на схеме:38

Наименование:Time relay

Каталожный номер:T25052485

Комплект:1

Примечание:
