Цилиндр левый стрелы 13056400

Цилиндр левый стрелы 13056400

← Клапан распределительный 60232814 Узел цилиндра ковша 13056510 →

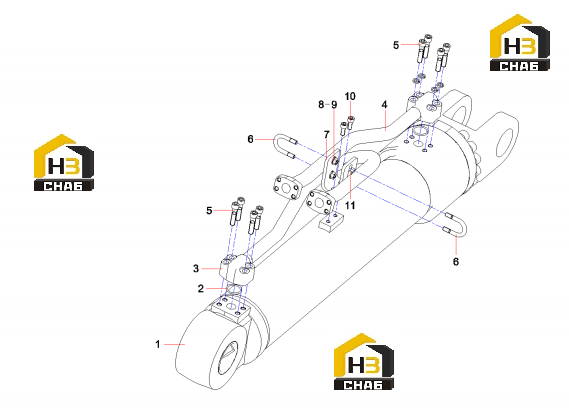

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom Cylinder
Каталожный номер:60232379
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000456
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bigger cavity tube assy of movable
Каталожный номер:13045042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Small cavity steel tube assy of
Каталожный номер:13045040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw
Каталожный номер:21027533
Комплект:8
Примечание:M12x55GB70.1 10.9
0 ₽
шт
№ на схеме:6
Наименование:U-bolt
Каталожный номер:11160698
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:13045032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10GB6170 10
Каталожный номер:A210307000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:24000637
Комплект:4
Примечание:10GB97.1
0 ₽
шт
№ на схеме:10
Наименование:Screw M10x25GB70.1 10.9
Каталожный номер:23000066
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cushion
Каталожный номер:13045033
Комплект:2
Примечание:
