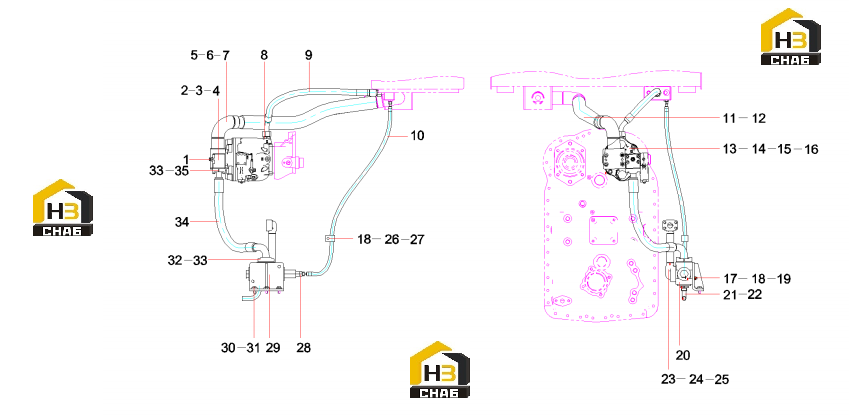

Трубопровод насоса 13759955

← Клапан 60268312 Трубопровод тормозной системы 13760201 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M10x65GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:4

Примечание:

№ на схеме:3

Наименование:transition block SYL956H5.10.4-8

Каталожный номер:13755420

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil suction steel pipe

Каталожный номер:13043398

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M12x75(GB70.1)

Каталожный номер:A210204000028

Комплект:4

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000421

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103007232

Комплект:1

Примечание:

№ на схеме:10

Наименование:rubber hose

Каталожный номер:60264404

Комплект:1

Примечание:

№ на схеме:11

Наименование:Suction hose

Каталожный номер:13052686

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plunger Pump

Каталожный номер:60232685

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101001392

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000637

Комплект:5

Примечание:10GB97.1

№ на схеме:19

Наименование:Bolt M10x100GB5782 10.9

Каталожный номер:A210110000359

Комплект:2

Примечание:

№ на схеме:20

Наименование:Priority Valve

Каталожный номер:60268311

Комплект:1

Примечание:

№ на схеме:21

Наименование:connecting tube SYL958H1.10.7.2

Каталожный номер:13403164

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe joint SYL956H5.10.5-3

Каталожный номер:13522456

Комплект:1

Примечание:

№ на схеме:23

Наименование:steel tube SYL956H5.10.5.3

Каталожный номер:13512910

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60048836

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000174

Комплект:2

Примечание:

№ на схеме:29

Наименование:plate SYL956H5.10.5.2

Каталожный номер:13512710

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:3

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000639

Комплект:3

Примечание:12GB97.1

№ на схеме:32

Наименование:Flange, split

Каталожный номер:B210780000644

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:34

Наименование:rubber hose

Каталожный номер:60286944

Комплект:1

Примечание:

№ на схеме:35

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:
