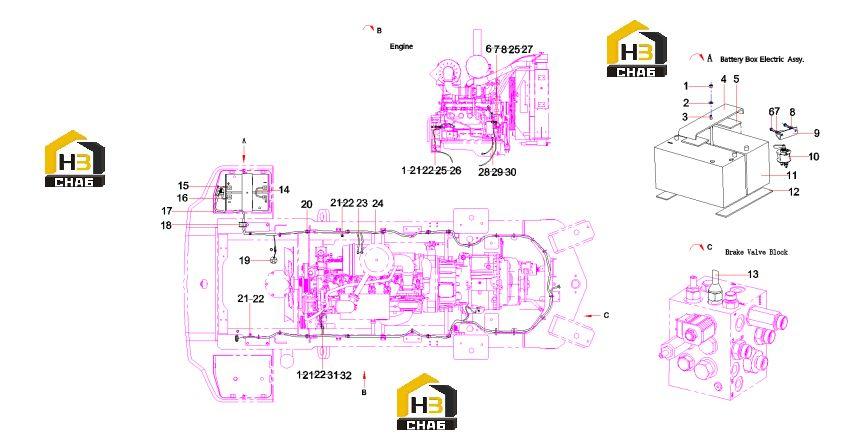

Система электрическая задней рамы 13511967

← Компонент системы электрической рамы 13090270 Сигнализация и задние фонари 13090275 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:3

Наименование:Stud

Каталожный номер:11592968

Комплект:1

Примечание:

№ на схеме:4

Наименование:Damping rubber plate

Каталожный номер:13655684

Комплект:1

Примечание:

№ на схеме:5

Наименование:Damping rubber plate

Каталожный номер:13655678

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:8

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:9

Наименование:Installation plate

Каталожный номер:13055772

Комплект:1

Примечание:

№ на схеме:10

Наименование:Knob Switch

Каталожный номер:60231945

Комплект:1

Примечание:

№ на схеме:11

Наименование:Battery

Каталожный номер:60190637

Комплект:2

Примечание:

№ на схеме:12

Наименование:Damping rubber plate

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:13

Наименование:Pressure switch

Каталожный номер:60233743

Комплект:1

Примечание:

№ на схеме:14

Наименование:CABLE

Каталожный номер:13055887

Комплект:1

Примечание:

№ на схеме:15

Наименование:CABLE SYL956H5.11.2.1-1

Каталожный номер:13553468

Комплект:1

Примечание:

№ на схеме:16

Наименование:CABLE

Каталожный номер:13054705

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cable

Каталожный номер:13054769

Комплект:1

Примечание:

№ на схеме:18

Наименование:Protective sleeve

Каталожный номер:13064495

Комплект:2

Примечание:

№ на схеме:19

Наименование:fuel sensor

Каталожный номер:60246822

Комплект:1

Примечание:

№ на схеме:20

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:80

Примечание:

№ на схеме:21

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:12

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:-

Комплект:13

Примечание:Modification or other

№ на схеме:23

Наименование:Cable

Каталожный номер:13055850

Комплект:1

Примечание:

№ на схеме:24

Наименование:HARNESS SYL956H5.11.2-1

Каталожный номер:13511429

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:26

Наименование:plate SYL956H5.11.2-22

Каталожный номер:13511239

Комплект:1

Примечание:

№ на схеме:27

Наименование:plate SYL956H5.11.2-20

Каталожный номер:13511237

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:1

Примечание:M12x20GB5783 10.9

№ на схеме:29

Наименование:Washer

Каталожный номер:24000513

Комплект:1

Примечание:12GB93

№ на схеме:30

Наименование:Washer

Каталожный номер:24000639

Комплект:1

Примечание:12GB97.1

№ на схеме:31

Наименование:plate SYL956H5.11.2-21

Каталожный номер:13511238

Комплект:1

Примечание:

№ на схеме:32

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:2

Примечание:
