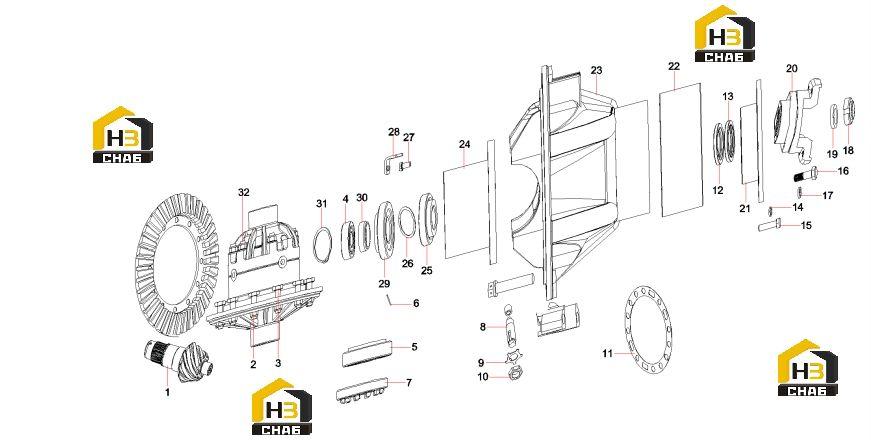

Редуктор главный 60271930

← Корпус моста 60271950 Промопора моста 60271945 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pinion

Каталожный номер:60271874

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:60271881

Комплект:12

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:60271875

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bearing

Каталожный номер:60271859

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing

Каталожный номер:60271858

Комплект:2

Примечание:

№ на схеме:6

Наименование:Thread of iron

Каталожный номер:60271860

Комплект:2

Примечание:

№ на схеме:7

Наименование:Adjusting nut

Каталожный номер:60271868

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:60271892

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lock plate

Каталожный номер:60271895

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:60271835

Комплект:1

Примечание:

№ на схеме:11

Наименование:Adjusting washers

Каталожный номер:60271900

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil seal

Каталожный номер:60271851

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil seal

Каталожный номер:60271852

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60271842

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60271829

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:60271830

Комплект:7

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:60271843

Комплект:7

Примечание:

№ на схеме:18

Наименование:Lock nut

Каталожный номер:60271878

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60271877

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange

Каталожный номер:60271928

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil_seal cage

Каталожный номер:60271924

Комплект:1

Примечание:

№ на схеме:22

Наименование:Copy

Каталожный номер:60271925

Комплект:1

Примечание:

№ на схеме:23

Наименование:Carrier case

Каталожный номер:60271926

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing cage

Каталожный номер:60271923

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bearing

Каталожный номер:60271857

Комплект:1

Примечание:

№ на схеме:26

Наименование:Adjusting washers

Каталожный номер:60271898

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:60271824

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lock plate

Каталожный номер:60271867

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bearing

Каталожный номер:60271856

Комплект:1

Примечание:

№ на схеме:30

Наименование:Adjusting sleeves

Каталожный номер:60271897

Комплект:1

Примечание:

№ на схеме:31

Наименование:Ring

Каталожный номер:60271847

Комплект:1

Примечание:

№ на схеме:32

Наименование:Diff. assembly

Каталожный номер:60271917

Комплект:1

Примечание:
