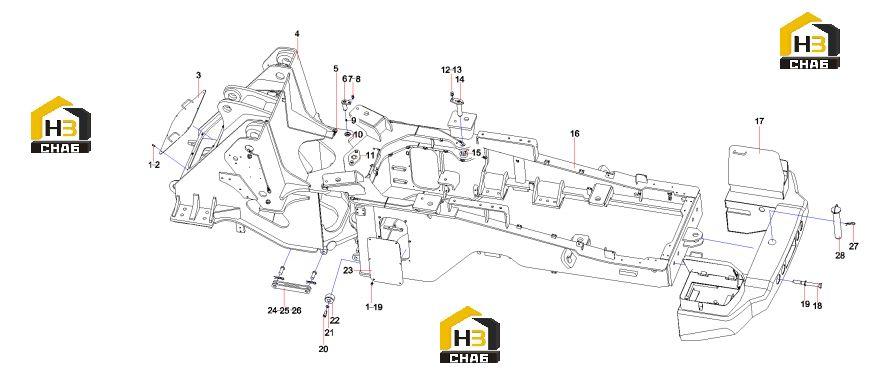

Рама 13543568

← Компоненты основные погрузчика syl956h5 13539579 Соединение рам 13054732 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:26

Примечание:M12x20GB5783 10.9

№ на схеме:2

Наименование:Washer

Каталожный номер:A210404000004

Комплект:26

Примечание:

№ на схеме:3

Наименование:Cover Plate

Каталожный номер:13042665

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front SYL956H5.1.1

Каталожный номер:13512154

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lubrication system

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:6

Наименование:Pin

Каталожный номер:13047166

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M12x30GB5783

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:8

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:9

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:4

Примечание:

№ на схеме:10

Наименование:Retainer ring

Каталожный номер:13046864

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hinge

Каталожный номер:13054732

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:13

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:14

Наименование:Pin

Каталожный номер:13047163

Комплект:2

Примечание:

№ на схеме:15

Наименование:Retainer ring

Каталожный номер:13203265

Комплект:4

Примечание:

№ на схеме:16

Наименование:rear frame frame body

Каталожный номер:13515937

Комплект:1

Примечание:

№ на схеме:17

Наименование:counterweight SYL956H1.1.3B

Каталожный номер:13601264

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M30x280GB5782 10.9 grade

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:19

Наименование:Washer 30GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:20

Наименование:Screw M20x50GB70.1 10.9

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:21

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:22

Наименование:Rubber Buffer Pad

Каталожный номер:13389685

Комплект:2

Примечание:

№ на схеме:23

Наименование:Maintenance window cover plate

Каталожный номер:13049026

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bumper

Каталожный номер:13042668

Комплект:1

Примечание:

№ на схеме:25

Наименование:Inserted pin

Каталожный номер:13042603

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:13042602

Комплект:2

Примечание:

№ на схеме:27

Наименование:Inserted pin

Каталожный номер:13052409

Комплект:1

Примечание:

№ на схеме:28

Наименование:Traction pin

Каталожный номер:13052410

Комплект:1

Примечание:
