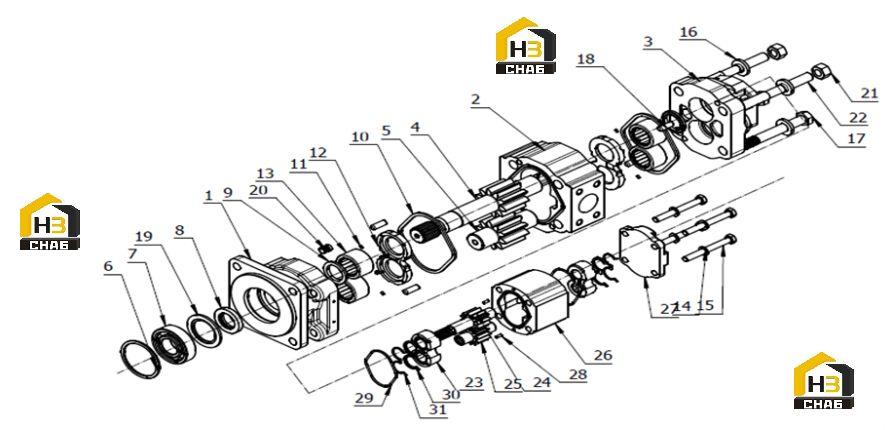

Насос гидравлический 60286578

← Трубопровод насоса 13524379 Клапан 60268312 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front cover

Каталожный номер:60321127

Комплект:1

Примечание:

№ на схеме:2

Наименование:Central body

Каталожный номер:60321128

Комплект:1

Примечание:

№ на схеме:3

Наименование:Coupling body

Каталожный номер:60321129

Комплект:1

Примечание:

№ на схеме:4

Наименование:Driving gear

Каталожный номер:60321130

Комплект:1

Примечание:

№ на схеме:5

Наименование:Driving gear

Каталожный номер:60321131

Комплект:1

Примечание:

№ на схеме:6

Наименование:Snap ring

Каталожный номер:60321132

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:60321133

Комплект:1

Примечание:

№ на схеме:8

Наименование:seal

Каталожный номер:60238315

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring

Каталожный номер:60321134

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sealing part

Каталожный номер:60321135

Комплект:2

Примечание:

№ на схеме:11

Наименование:Sealing part

Каталожный номер:60321136

Комплект:12

Примечание:

№ на схеме:12

Наименование:Side board

Каталожный номер:60321137

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bearing

Каталожный номер:60321138

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60321139

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60321140

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:60321141

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:60321142

Комплект:2

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:60321143

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60321144

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plug

Каталожный номер:60321145

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:60321146

Комплект:2

Примечание:

№ на схеме:22

Наименование:Double-threaded stud

Каталожный номер:60321147

Комплект:2

Примечание:

№ на схеме:23

Наименование:Shaft sleeve assembly

Каталожный номер:60321148

Комплект:2

Примечание:

№ на схеме:24

Наименование:Driving gear

Каталожный номер:60321149

Комплект:1

Примечание:

№ на схеме:25

Наименование:Driven gear

Каталожный номер:60321150

Комплект:1

Примечание:

№ на схеме:26

Наименование:Central body

Каталожный номер:60321151

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rear cover

Каталожный номер:60321152

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pin

Каталожный номер:60321153

Комплект:2

Примечание:

№ на схеме:29

Наименование:Seal ring

Каталожный номер:60321154

Комплект:2

Примечание:

№ на схеме:30

Наименование:Sealing part

Каталожный номер:60321155

Комплект:2

Примечание:

№ на схеме:31

Наименование:Retainer ring

Каталожный номер:60321156

Комплект:2

Примечание:
