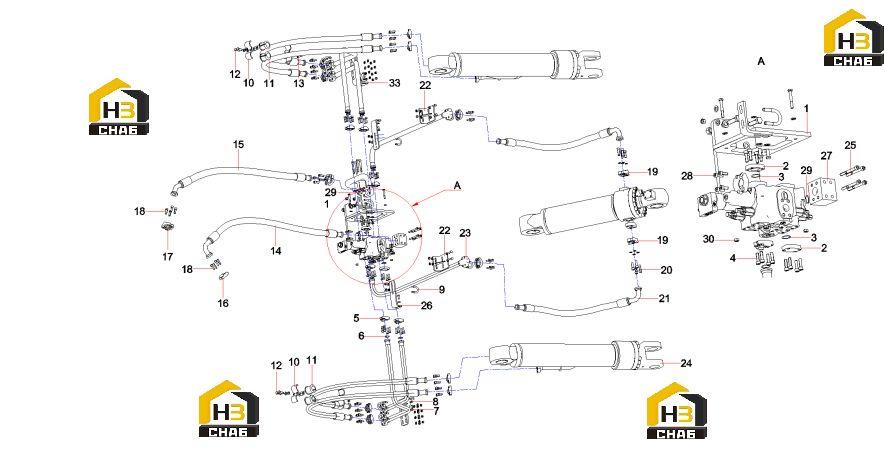

Магистраль главного клапана (часть 1) 13056536

← Система гидравлическая 13530117 Магистраль главного клапана (часть 2) 13056536 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Main valve mounting rack

Каталожный номер:13200434

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw Plug

Каталожный номер:13049247

Комплект:2

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:76

Примечание:

№ на схеме:5

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:32

Примечание:

№ на схеме:6

Наименование:O-ring 32.5x3.55GB3452.1

Каталожный номер:A210609000142

Комплект:6

Примечание:

№ на схеме:7

Наименование:Bolt M12x30GB578310.9

Каталожный номер:-

Комплект:6

Примечание:Modification or other

№ на схеме:8

Наименование:Washer

Каталожный номер:24000639

Комплект:12

Примечание:12GB97.1

№ на схеме:9

Наименование:U-bolt

Каталожный номер:11160698

Комплект:12

Примечание:

№ на схеме:10

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:10923182

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:13

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:10

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:60240125

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber hose

Каталожный номер:60240126

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange, split

Каталожный номер:B210780000644

Комплект:8

Примечание:

№ на схеме:17

Наименование:Flange, SAE

Каталожный номер:B210780000249

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw M12x35GB70.1 10.9

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:19

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw M14x45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:4

Примечание:

№ на схеме:21

Наименование:Rubber hose

Каталожный номер:60240124

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe clamp bearing

Каталожный номер:13045134

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bigger cavity tube assy of bucket

Каталожный номер:13045018

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right moveable boom oil cylinder

Каталожный номер:13055767

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M10x100GB70.1 10.9

Каталожный номер:A210204000361

Комплект:4

Примечание:

№ на схеме:26

Наименование:Pipe clamp bearing

Каталожный номер:13045126

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil suction flange

Каталожный номер:13045326

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M10x30GB70.1 10.9

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:29

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:30

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:27

Примечание:
