Капот в сборе 13702095

Капот в сборе 13702095

← Система стрелы 13543594 Крепление капота 13695518 →

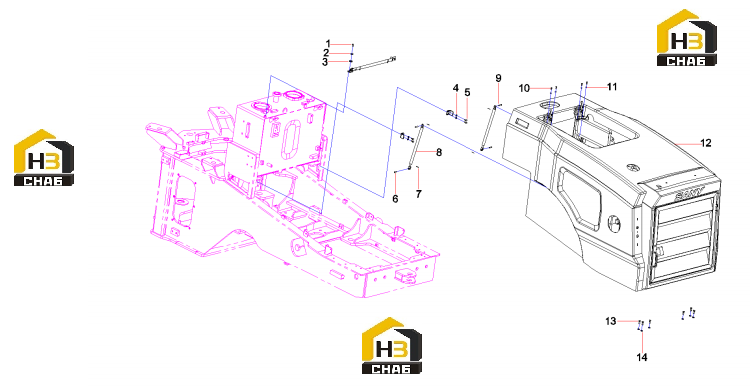

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M10x20GB5783
Каталожный номер:A210111000011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000637
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hinge Pin B10x30GB882
Каталожный номер:A210508000100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pin 2x32GB91
Каталожный номер:A210491000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gas spring
Каталожный номер:60233857
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft, pin, B10x40GB882
Каталожный номер:A210508000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:A210111000089
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:24000633
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:engine hood SYL956H5.3
Каталожный номер:13695518
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 12GB96.1
Каталожный номер:60060548
Комплект:6
Примечание:
