Устройство поворотной платформы (часть1) 13407895

← Компоненты основные экскаватора 13390339 sy65w9k3r Устройство поворотной платформы (часть2) 13407895 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

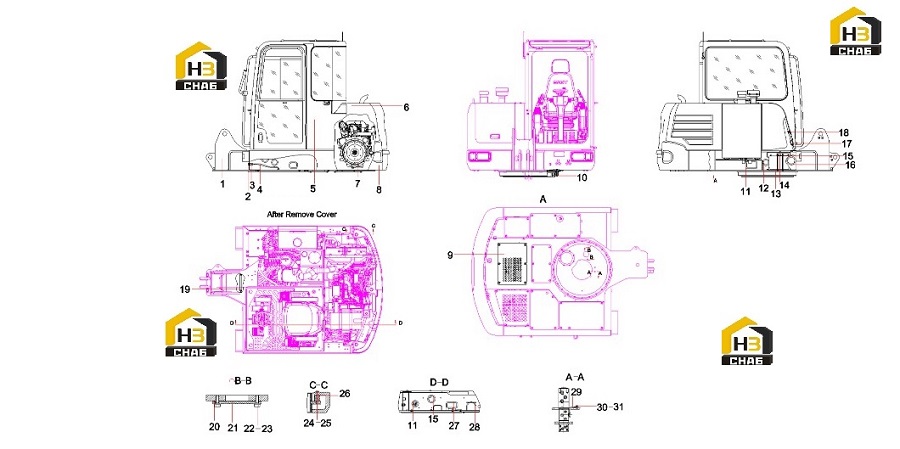

№ на схеме:1

Наименование:Revolving Frame SY60W9K3R.1.1

Каталожный номер:13405846

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000858

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose, rubber

Каталожный номер:B230103000977

Комплект:1

Примечание:

№ на схеме:5

Наименование:cab assem SY60W9K2R.1.5

Каталожный номер:13387305

Комплект:1

Примечание:

№ на схеме:6

Наименование:Covering parts assembly

Каталожный номер:13388025

Комплект:1

Примечание:

№ на схеме:7

Наименование:power system SY60W9K3R.1.3

Каталожный номер:13402088

Комплект:1

Примечание:

№ на схеме:8

Наименование:counterweight assembly

Каталожный номер:13405996

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate AS, sealing

Каталожный номер:12841202

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M16x90GB5782 Grade 10.9

Каталожный номер:A311141609016

Комплект:24

Примечание:

№ на схеме:11

Наименование:Sheath

Каталожный номер:10613201

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sheath

Каталожный номер:11225695

Комплект:2

Примечание:

№ на схеме:13

Наименование:Strip, retaining, battery

Каталожный номер:11225713

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, pressure, battery

Каталожный номер:10569316

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plate, pressure, battery

Каталожный номер:11587179

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sheath

Каталожный номер:A820606030918

Комплект:2

Примечание:

№ на схеме:17

Наименование:fixed frameSY55C.1.6.33

Каталожный номер:12655338

Комплект:1

Примечание:

№ на схеме:18

Наименование:grease gun clipSY55C.1.6.34

Каталожный номер:12655827

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:10613200

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt M24×100GB5782 10.9

Каталожный номер:A210110000239

Комплект:3

Примечание:

№ на схеме:25

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:3

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:A820101327187

Комплект:15

Примечание:

№ на схеме:27

Наименование:Sheath

Каталожный номер:11225691

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sheath

Каталожный номер:11133805

Комплект:1

Примечание:

№ на схеме:29

Наименование:fixed plate SY60W9K3R.1-4

Каталожный номер:13405991

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:2

Примечание:
