Трубопровод турбокомпрессора 60221566

Трубопровод турбокомпрессора 60221566

← Турбокомпрессор 60221565 Маслоохладитель и фильтр 60221567 →

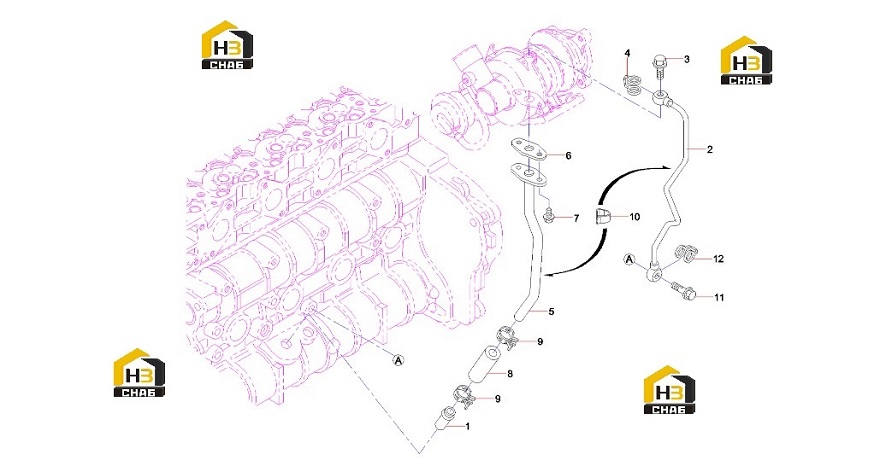

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PIPE WATER RETURN
Каталожный номер:60124495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:COMP.PIPE,OIL
Каталожный номер:60220053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT,EYE JOINT
Каталожный номер:60219976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bolt eye joint
Каталожный номер:60218907
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:COMP.PIPE,OIL
Каталожный номер:60220054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:GASKET
Каталожный номер:60219943
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BOLT,FLANGE
Каталожный номер:60219614
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TUBE(OIL)
Каталожный номер:60220052
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:clamp hose
Каталожный номер:60218784
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CLAMP,PIPE
Каталожный номер:60219972
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:BOLT,JOINT
Каталожный номер:60219982
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:gasket
Каталожный номер:60218856
Комплект:1
Примечание:
