Трубопровод центрального шарнира (часть1) 13403779

← Подшипник поворотный 11309667 Трубопровод центрального шарнира (часть2) 13403779 →

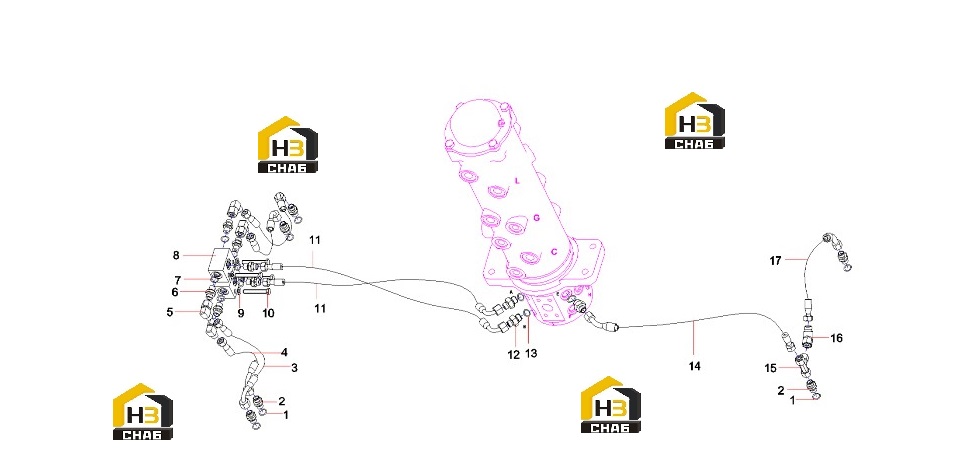

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:6

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205001655

Комплект:6

Примечание:

№ на схеме:3

Наименование:Hose, rubber

Каталожный номер:A831213035000

Комплект:2

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103004133

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:4

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205000940

Комплект:6

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:6

Примечание:

№ на схеме:8

Наименование:3-way block SY150W9I3K.2.15-3

Каталожный номер:13355697

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M8x55GB5783

Каталожный номер:A210111000302

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103001114

Комплект:2

Примечание:

№ на схеме:12

Наименование:Male straight fitting reducer

Каталожный номер:21002816

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:3

Примечание:

№ на схеме:14

Наименование:Hose,rubber

Каталожный номер:B230103000074

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A229900010160

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:B230103007050

Комплект:1

Примечание:
