Трубопровод стрелы 10544885

← Узел ковша 13421651 Трубопровод цилиндра ковша 10544885 →

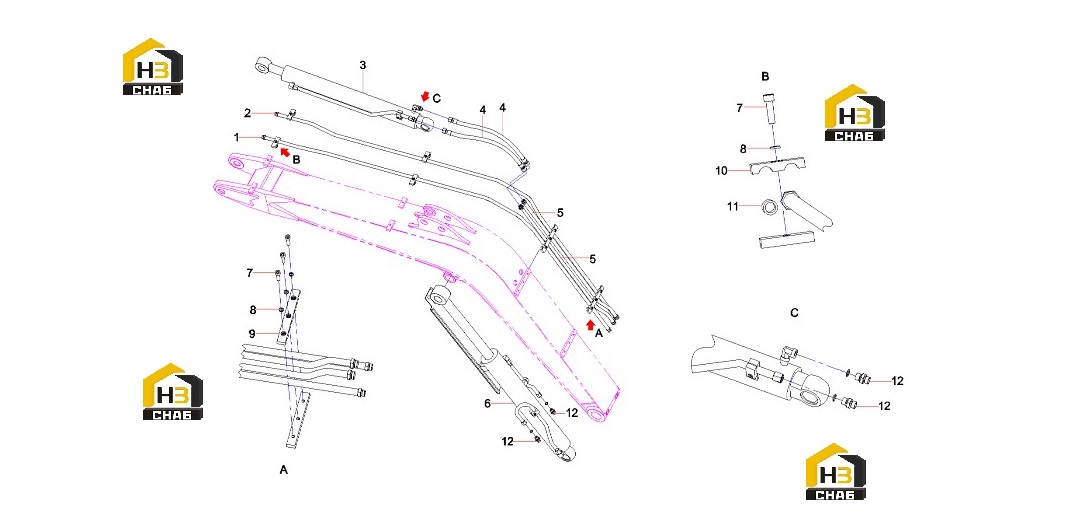

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Pipe Assy.SY55C.3.2.2C

Каталожный номер:12945958

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel Pipe Assy.SY55C.3.2.3C

Каталожный номер:12945926

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder, arm 5.5T

Каталожный номер:60199322

Комплект:1

Примечание:

№ на схеме:4

Наименование:rubber hose

Каталожный номер:60157614

Комплект:2

Примечание:

№ на схеме:5

Наименование:Steel Pipe Assy.

Каталожный номер:11941185

Комплект:2

Примечание:

№ на схеме:6

Наименование:Cylinder, boom 5.5T

Каталожный номер:60199321

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M10x45GB70.1 10.9

Каталожный номер:A210204000364

Комплект:10

Примечание:

№ на схеме:8

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:10

Примечание:

№ на схеме:9

Наименование:Upper tube clamp

Каталожный номер:12615672

Комплект:2

Примечание:

№ на схеме:10

Наименование:Upper tube clamp

Каталожный номер:12085732

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe, supporting

Каталожный номер:10218052

Комплект:8

Примечание:

№ на схеме:12

Наименование:Pipe connector

Каталожный номер:21002824

Комплект:8

Примечание:
