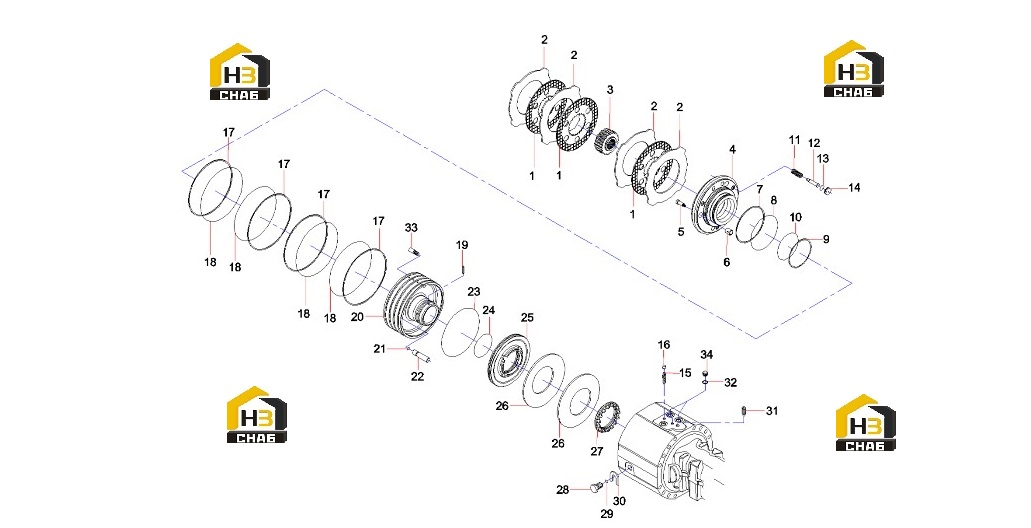

Система тормозная 60320742

← Комплектующие ступицы колеса 60320714 Вал карданный 60253615 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Brake disc

Каталожный номер:60320743

Комплект:6

Примечание:

№ на схеме:2

Наименование:Intermediate brake disc

Каталожный номер:60320744

Комплект:8

Примечание:

№ на схеме:3

Наименование:Reduction bushing

Каталожный номер:60320745

Комплект:2

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60320746

Комплект:2

Примечание:

№ на схеме:5

Наименование:Adjusting bolt

Каталожный номер:60320747

Комплект:6

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60320748

Комплект:6

Примечание:

№ на схеме:7

Наименование:Back - up ring

Каталожный номер:60320749

Комплект:2

Примечание:

№ на схеме:8

Наименование:O - ring

Каталожный номер:60320750

Комплект:2

Примечание:

№ на схеме:9

Наименование:Back - up ring

Каталожный номер:60320751

Комплект:2

Примечание:

№ на схеме:10

Наименование:O - ring

Каталожный номер:60320752

Комплект:2

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60320753

Комплект:6

Примечание:

№ на схеме:12

Наименование:Adjusting bolt

Каталожный номер:60320754

Комплект:6

Примечание:

№ на схеме:13

Наименование:O - ring

Каталожный номер:60320755

Комплект:6

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60320756

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bleeding bolt

Каталожный номер:60320757

Комплект:4

Примечание:

№ на схеме:16

Наименование:Plug

Каталожный номер:60320758

Комплект:4

Примечание:

№ на схеме:17

Наименование:Back - up ring

Каталожный номер:60320759

Комплект:8

Примечание:

№ на схеме:18

Наименование:O - ring

Каталожный номер:60320760

Комплект:8

Примечание:

№ на схеме:19

Наименование:Dowel

Каталожный номер:60320709

Комплект:2

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:60320761

Комплект:2

Примечание:

№ на схеме:21

Наименование:O - ring

Каталожный номер:60320762

Комплект:6

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:60320763

Комплект:6

Примечание:

№ на схеме:23

Наименование:O - ring

Каталожный номер:60320764

Комплект:2

Примечание:

№ на схеме:24

Наименование:O - ring

Каталожный номер:60320765

Комплект:2

Примечание:

№ на схеме:25

Наименование:Piston

Каталожный номер:60320766

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:60320767

Комплект:4

Примечание:

№ на схеме:27

Наименование:Ring nut

Каталожный номер:60320768

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60320769

Комплект:4

Примечание:

№ на схеме:29

Наименование:O - ring

Каталожный номер:60320770

Комплект:4

Примечание:

№ на схеме:30

Наименование:Spacer

Каталожный номер:60320771

Комплект:4

Примечание:

№ на схеме:31

Наименование:Grub bolt

Каталожный номер:60320772

Комплект:2

Примечание:

№ на схеме:32

Наименование:Seal washer

Каталожный номер:60320773

Комплект:4

Примечание:

№ на схеме:33

Наименование:Pilot bolt

Каталожный номер:60320774

Комплект:2

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60320775

Комплект:4

Примечание:
