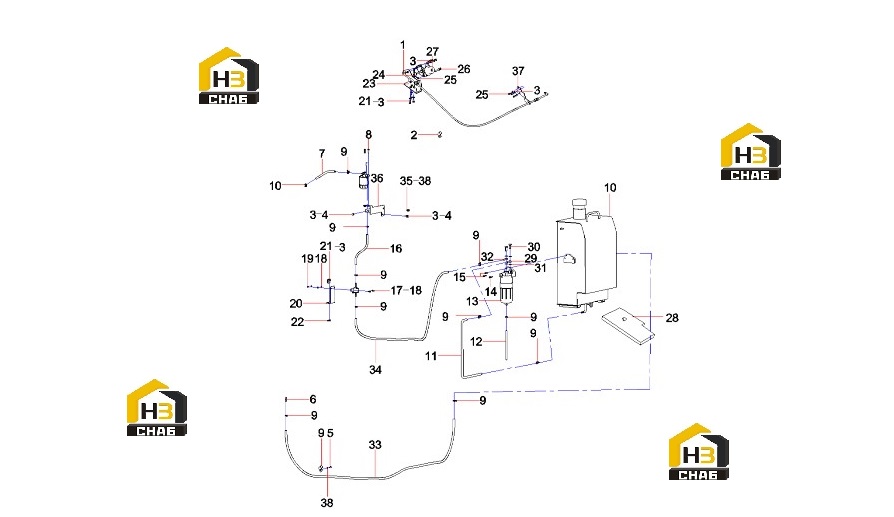

Система топливная 13426449

← Фильтр воздушный 60218893 Бак топливный 13515765 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:throttle guy assembly

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:2

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:13

Примечание:

№ на схеме:4

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:5

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:4

Примечание:

№ на схеме:6

Наименование:reducer joint 10

Каталожный номер:12285052

Комплект:1

Примечание:

№ на схеме:7

Наименование:fuel pipeSY55C3K2R.1.3.5-10

Каталожный номер:12872543

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:3

Примечание:

№ на схеме:9

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:11

Примечание:

№ на схеме:10

Наименование:Fuel Tank Assy

Каталожный номер:13515765

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, fuel inlet, primary filter

Каталожный номер:11312927

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:10949800

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fuel coarse filter

Каталожный номер:60064763

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M8x70GB70.1

Каталожный номер:A210204000151

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M8x35GB70.1 10.9

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:16

Наименование:fuel pipe SY55C3K2R.1.3.5-9

Каталожный номер:12852532

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:5

Примечание:

№ на схеме:18

Наименование:Screw M6x20GB70.1

Каталожный номер:A210204000131

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:6

Примечание:

№ на схеме:20

Наименование:fuel pump bracket

Каталожный номер:12825691

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M10×1.25×30GB5786 10.9

Каталожный номер:21086590

Комплект:7

Примечание:

№ на схеме:22

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:23

Наименование:motor support SY55C3K2R.1.3.5.3

Каталожный номер:12898852

Комплект:1

Примечание:

№ на схеме:24

Наименование:Arm, throttle motor

Каталожный номер:11626828

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:9

Примечание:

№ на схеме:26

Наименование:Screw M10x60GB70.1

Каталожный номер:A210204000012

Комплект:3

Примечание:

№ на схеме:27

Наименование:Motor,throttle TB0.25-24-1.5

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:28

Наименование:Seal

Каталожный номер:11144769

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tube, fuel

Каталожный номер:12252608

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:4

Примечание:

№ на схеме:32

Наименование:Connector (Fuel Hose)

Каталожный номер:11343734

Комплект:1

Примечание:

№ на схеме:33

Наименование:prefilter suckerSY135C9M4K.1.3.5

Каталожный номер:12074671

Комплект:1

Примечание:

№ на схеме:34

Наименование:fuel pipe SY55C3K2R.1.3.5-11

Каталожный номер:12872544

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8x30GB5783

Каталожный номер:A210111000091

Комплект:1

Примечание:

№ на схеме:36

Наименование:diesel fine filter bracket

Каталожный номер:12827270

Комплект:1

Примечание:

№ на схеме:37

Наименование:throttle supportSY55C3K2R.1.3.5

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:38

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:8

Примечание:
