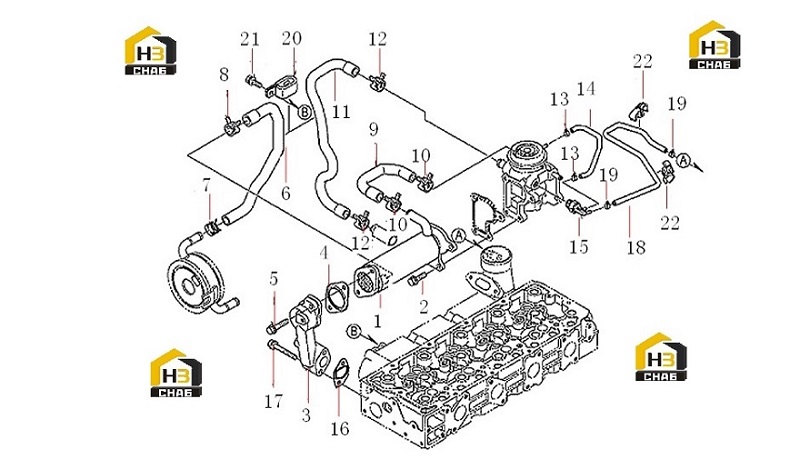

Система рециркуляции выхлопных газов 60249197

← Клапан egr 60249196 Противовес 13405996 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:assy cooler EGR

Каталожный номер:60244612

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt flange

Каталожный номер:60218830

Комплект:4

Примечание:

№ на схеме:3

Наименование:comp base EGR

Каталожный номер:60244613

Комплект:1

Примечание:

№ на схеме:4

Наименование:gasket EGR cooler

Каталожный номер:60244614

Комплект:1

Примечание:

№ на схеме:5

Наименование:BOLT,FLANGE

Каталожный номер:60219603

Комплект:2

Примечание:

№ на схеме:6

Наименование:PIPE,WATER

Каталожный номер:60277455

Комплект:1

Примечание:

№ на схеме:7

Наименование:BAND,HOSE

Каталожный номер:60219496

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP,HOSE

Каталожный номер:60220026

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE,WATER

Каталожный номер:60277456

Комплект:1

Примечание:

№ на схеме:10

Наименование:CLAMP,HOSE

Каталожный номер:60220026

Комплект:2

Примечание:

№ на схеме:11

Наименование:PIPE,WATER

Каталожный номер:60277457

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP,HOSE

Каталожный номер:60220026

Комплект:2

Примечание:

№ на схеме:13

Наименование:band(pipe)

Каталожный номер:60244618

Комплект:2

Примечание:

№ на схеме:14

Наименование:pipe boost

Каталожный номер:60244619

Комплект:1

Примечание:

№ на схеме:15

Наименование:valve (thermo)

Каталожный номер:60244620

Комплект:1

Примечание:

№ на схеме:16

Наименование:gasket(EGR base)

Каталожный номер:60244621

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt flange

Каталожный номер:60218793

Комплект:2

Примечание:

№ на схеме:18

Наименование:pipe boost

Каталожный номер:60244622

Комплект:1

Примечание:

№ на схеме:19

Наименование:band(pipe)

Каталожный номер:60244618

Комплект:2

Примечание:

№ на схеме:20

Наименование:clamp hose

Каталожный номер:60244623

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT,FLANGE

Каталожный номер:60219498

Комплект:1

Примечание:

№ на схеме:22

Наименование:clamp pipe

Каталожный номер:60244624

Комплект:2

Примечание:
