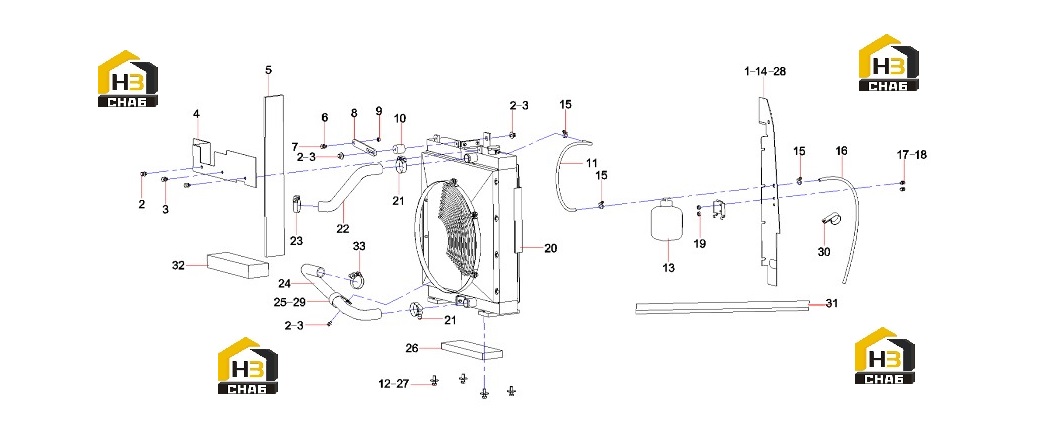

Система охлаждения 12888810

← Система выхлопная 13517475 Радиатор 60173255 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:spongeSY55C3K2R.1.3.3-14

Каталожный номер:13103756

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:6

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:4

Наименование:upper Wind insulation board

Каталожный номер:12256941

Комплект:1

Примечание:

№ на схеме:5

Наименование:spongeSY55C3K2R.1.3.3-11

Каталожный номер:12261816

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10x30GB5783

Каталожный номер:A210111000023

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rod, pull

Каталожный номер:11144760

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sleeve, spacer

Каталожный номер:A230102000054

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:11722805

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M12x35GB5783

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:13

Наименование:Tank GP, reserve

Каталожный номер:A229900004825

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rear wind insulation

Каталожный номер:12256907

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:11722781

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:20

Наименование:Radiator

Каталожный номер:60173255

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:60040287

Комплект:2

Примечание:

№ на схеме:22

Наименование:Water tank upper Water pipe

Каталожный номер:12254918

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:60040286

Комплект:1

Примечание:

№ на схеме:24

Наименование:water tank down water pipe

Каталожный номер:12256105

Комплект:1

Примечание:

№ на схеме:25

Наименование:clampSY55C3K2R.1.3.3-5

Каталожный номер:12844230

Комплект:1

Примечание:

№ на схеме:26

Наименование:Seal

Каталожный номер:11144754

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:4

Примечание:

№ на схеме:28

Наименование:spongeSY55C3K2R.1.3.3-13

Каталожный номер:12261806

Комплект:1

Примечание:

№ на схеме:29

Наименование:protective sleeveSY55C3K2R.1.3.3

Каталожный номер:12930576

Комплект:1

Примечание:

№ на схеме:30

Наименование:Wire clip

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:31

Наименование:Seal, strip

Каталожный номер:10539653

Комплект:1

Примечание:

№ на схеме:32

Наименование:sealing sponge SY85C1K2S.1.3.3

Каталожный номер:12824457

Комплект:2

Примечание:

№ на схеме:33

Наименование:Anchor ear, T-type

Каталожный номер:60021998

Комплект:1

Примечание:
