Насос тнвд 60249175

← Корпус тнвд 60221543 Крышка и прокладка тнвд 60221545 →

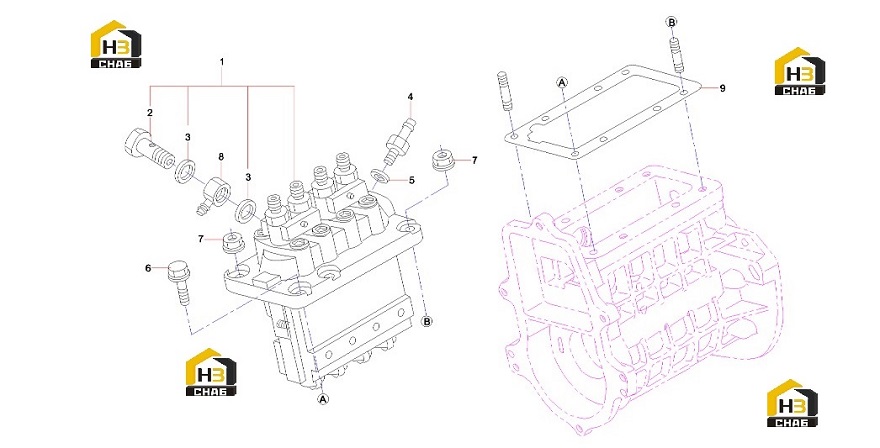

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Assy pump injection

Каталожный номер:60318353

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT,JOINT

Каталожный номер:60219600

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:60219601

Комплект:2

Примечание:

№ на схеме:4

Наименование:SCREW,AIR BLEEDER

Каталожный номер:60219602

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:60124399

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT,FLANGE

Каталожный номер:60219603

Комплект:4

Примечание:

№ на схеме:7

Наименование:NUT,FLANGE

Каталожный номер:60219589

Комплект:2

Примечание:

№ на схеме:8

Наименование:JOINT,EYE

Каталожный номер:60219604

Комплект:1

Примечание:

№ на схеме:9

Наименование:SHIM

Каталожный номер:60219605

Комплект:1

Примечание:
