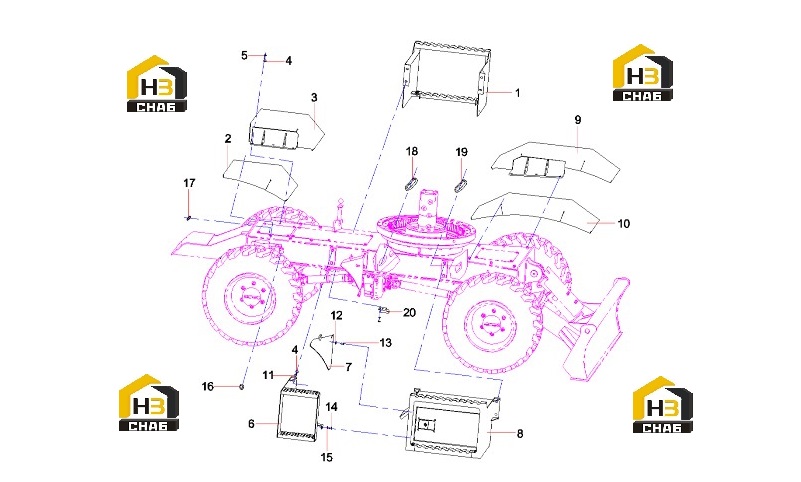

Комплектующие рамы экскаватора (часть2) 13411794

← Комплектующие рамы экскаватора (часть1) 13411794 Мост задний 60253612 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Footplate SY60W9K2R.2.6

Каталожный номер:13374714

Комплект:1

Примечание:

№ на схеме:2

Наименование:Mudguard SY60W9K2R.2.9

Каталожный номер:13368119

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mudguard SY60W9K2R.2.11

Каталожный номер:13368421

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1 300HV

Каталожный номер:21001334

Комплект:30

Примечание:

№ на схеме:5

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:6

Наименование:Footplate SY60W9K2R.2.4

Каталожный номер:13375357

Комплект:2

Примечание:

№ на схеме:7

Наименование:tire cushion block SY60W9K3R.2.3

Каталожный номер:13403547

Комплект:2

Примечание:

№ на схеме:8

Наименование:Toolbox SY60W9K2R.2.7

Каталожный номер:13374198

Комплект:1

Примечание:

№ на схеме:9

Наименование:Mudguard SY60W9K2R.2.12

Каталожный номер:13369746

Комплект:1

Примечание:

№ на схеме:10

Наименование:Mudguard SY60W9K2R.2.10

Каталожный номер:13369166

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:28

Примечание:

№ на схеме:12

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:6

Примечание:

№ на схеме:13

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:21001328

Комплект:10

Примечание:

№ на схеме:15

Наименование:Bolt M10x20GB5783

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:16

Наименование:Sheath

Каталожный номер:11133774

Комплект:4

Примечание:

№ на схеме:17

Наименование:Sheath

Каталожный номер:12085734

Комплект:2

Примечание:

№ на схеме:18

Наименование:Grommet

Каталожный номер:11138562

Комплект:2

Примечание:

№ на схеме:19

Наименование:Sheath

Каталожный номер:11133805

Комплект:1

Примечание:

№ на схеме:20

Наименование:protective plate SY65W9K3R.2.1

Каталожный номер:13790890

Комплект:1

Примечание:
