Узел отвала 13366279

← Комплектующие рамы экскаватора (часть4) 13366279 Крепление отвала 13366279 →

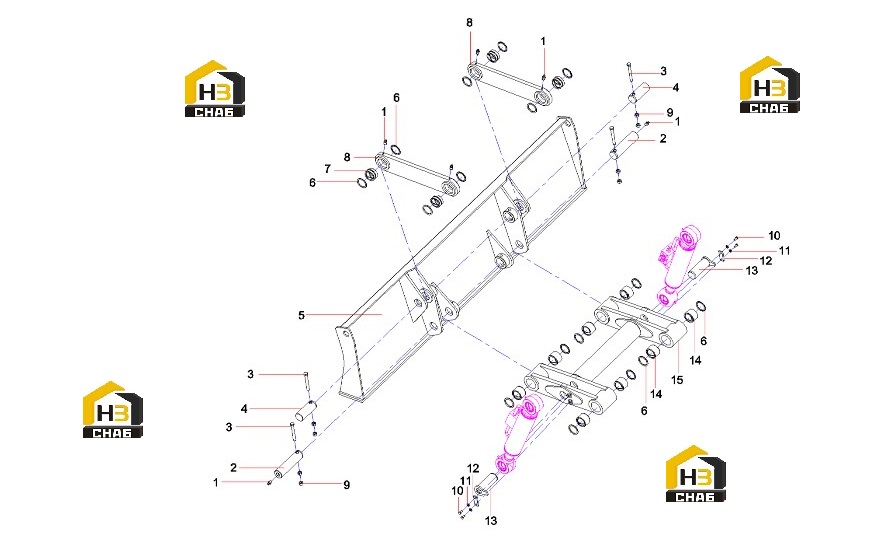

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:6

Примечание:

№ на схеме:2

Наименование:Lock pin SY150W9I3K.2-11

Каталожный номер:13348217

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M16x130GB5783

Каталожный номер:21005243

Комплект:4

Примечание:

№ на схеме:4

Наименование:Lock pin SY150W9I3K.2-12

Каталожный номер:13348218

Комплект:2

Примечание:

№ на схеме:5

Наименование:bulldozing shovel body

Каталожный номер:13354455

Комплект:1

Примечание:

№ на схеме:6

Наименование:DLI-ring, dustproof

Каталожный номер:B230101001118

Комплект:8

Примечание:

№ на схеме:7

Наименование:Shaft Sleeve SY150W9I3K.2-8

Каталожный номер:13348220

Комплект:4

Примечание:

№ на схеме:8

Наименование:upper handdle SY150W9I3K.2.2.2

Каталожный номер:13354491

Комплект:2

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:A210307000040

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Plate, pressure

Каталожный номер:10542627

Комплект:2

Примечание:

№ на схеме:13

Наименование:Roll, pin

Каталожный номер:11678642

Комплект:2

Примечание:

№ на схеме:14

Наименование:Shaft Sleeve SY150W9I3K.2-10

Каталожный номер:13348216

Комплект:8

Примечание:

№ на схеме:15

Наименование:lower handle SY150W9I3K.2.2.3

Каталожный номер:13354641

Комплект:1

Примечание:
