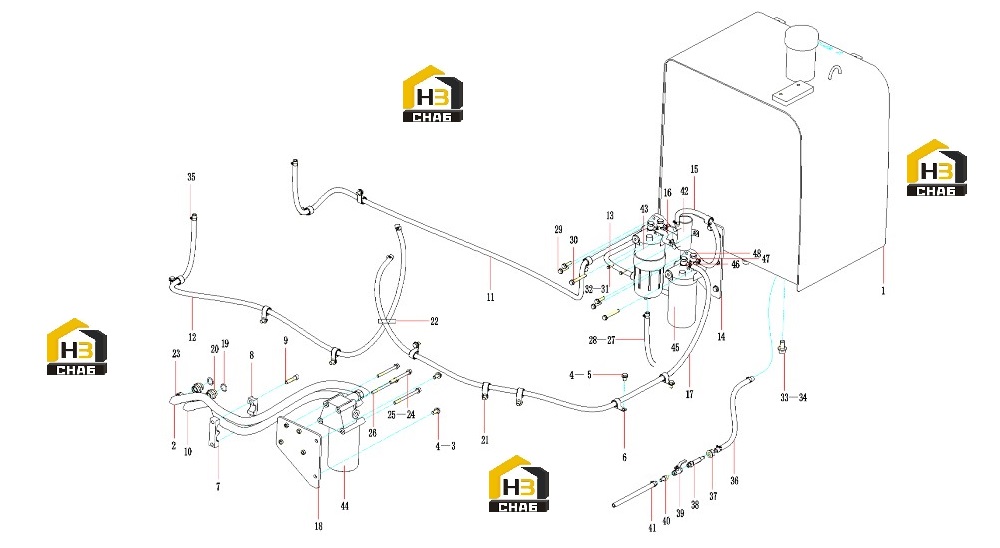

Система топливная 13347026

← Глушитель 60258608 Бак топливный 13346812 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel Tank Assy.

Каталожный номер:13346812

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:B230103003355

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:5

Примечание:

№ на схеме:4

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:20

Примечание:

№ на схеме:5

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:13

Примечание:

№ на схеме:6

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:13

Примечание:

№ на схеме:7

Наименование:Clamp, pipe, upper

Каталожный номер:11507757

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clamp, pipe

Каталожный номер:11661387

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M12×55GB70.1 10.9

Каталожный номер:21027533

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103004571

Комплект:1

Примечание:

№ на схеме:11

Наименование:fuel pipe SY55C9K4R.1.3.5-5

Каталожный номер:13614426

Комплект:1

Примечание:

№ на схеме:12

Наименование:fuel pipe SY150W9I3K.1.3.5-5

Каталожный номер:13614716

Комплект:1

Примечание:

№ на схеме:13

Наименование:fuel pipe SY150W9I3K.1.3.5-10

Каталожный номер:13614712

Комплект:1

Примечание:

№ на схеме:14

Наименование:mounting plate component of fuel

Каталожный номер:13777025

Комплект:1

Примечание:

№ на схеме:15

Наименование:fuel pipe SY150W9I3K.1.3.5-3

Каталожный номер:13614714

Комплект:1

Примечание:

№ на схеме:16

Наименование:fuel pipe SY150W9I3K.1.3.5-11

Каталожный номер:13777030

Комплект:1

Примечание:

№ на схеме:17

Наименование:fuel pipe SY150W9I3K.1.3.5-4

Каталожный номер:13614715

Комплект:1

Примечание:

№ на схеме:18

Наименование:mounting plate for engine oil

Каталожный номер:13346383

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:22

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:4

Примечание:

№ на схеме:23

Наименование:Elbow

Каталожный номер:B210780000028

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw M10x140GB70.1 10.9

Каталожный номер:21008534

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:26

Наименование:Screw M10×110GB70.1 10.9

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:27

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:28

Наименование:Tube, water drain

Каталожный номер:11127565

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M10x80GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 6GB96.1

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:34

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:35

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:15

Примечание:

№ на схеме:36

Наименование:Drainage tubeSY460R1M2K.1A.3.6

Каталожный номер:12350706

Комплект:1

Примечание:

№ на схеме:37

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:38

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:39

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:40

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:41

Наименование:drainage tube SY55C9I3R.1.3A.5

Каталожный номер:13515834

Комплект:1

Примечание:

№ на схеме:42

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fuel Filter Assembly

Каталожный номер:60307172

Комплект:1

Примечание:

№ на схеме:44

Наименование:Filter, engine oil

Каталожный номер:B222100000560

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fule filter

Каталожный номер:60250940

Комплект:1

Примечание:

№ на схеме:46

Наименование:Tube, fuel

Каталожный номер:12252608

Комплект:4

Примечание:

№ на схеме:47

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:8

Примечание:

№ на схеме:48

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:4

Примечание:
