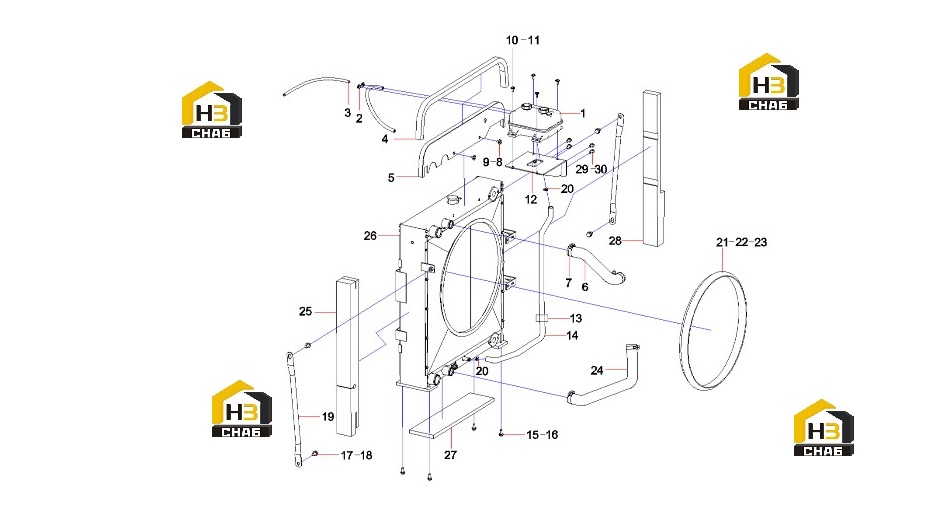

Система охлаждения 13346468

← Фильтр воздушный a222100000413 Радиатор 60258327 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:expansion tank

Каталожный номер:60259235

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose ring hoop

Каталожный номер:21053360

Комплект:4

Примечание:

№ на схеме:3

Наименование:exhaust pipe SY150W9I3K.1.3.3

Каталожный номер:13345462

Комплект:2

Примечание:

№ на схеме:4

Наименование:upper sealing sponge

Каталожный номер:13343307

Комплект:1

Примечание:

№ на схеме:5

Наименование:Upper Wind insulation board

Каталожный номер:13343294

Комплект:1

Примечание:

№ на схеме:6

Наименование:charging tube SY150W9I3K.1.3.3

Каталожный номер:13343298

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 10GB96.1

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 8GB97.1

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:12

Наименование:installation frame

Каталожный номер:13345267

Комплект:1

Примечание:

№ на схеме:13

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:4

Примечание:

№ на схеме:14

Наименование:recharging tube SY150W9I3K.1.3.3

Каталожный номер:13345264

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M16x25GB5783

Каталожный номер:A210111000226

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 16GB97.1

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:19

Наименование:Brace

Каталожный номер:A820301017617

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose ring hoop

Каталожный номер:21053361

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:A229900005171

Комплект:1

Примечание:

№ на схеме:22

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cover, rubber

Каталожный номер:10769567

Комплект:1

Примечание:

№ на схеме:24

Наименование:sewer tube SY150W9I3K.1.3.3-2

Каталожный номер:13343299

Комплект:1

Примечание:

№ на схеме:25

Наименование:sealing sponge SY150W9I3K.1.3.3

Каталожный номер:13343306

Комплект:1

Примечание:

№ на схеме:26

Наименование:Radiator

Каталожный номер:60258327

Комплект:1

Примечание:

№ на схеме:27

Наименование:sealing sponge SY150W9I3K.1.3.3

Каталожный номер:13343308

Комплект:1

Примечание:

№ на схеме:28

Наименование:sealing sponge SY150W9I3K.1.3.3

Каталожный номер:13343305

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:4

Примечание:
