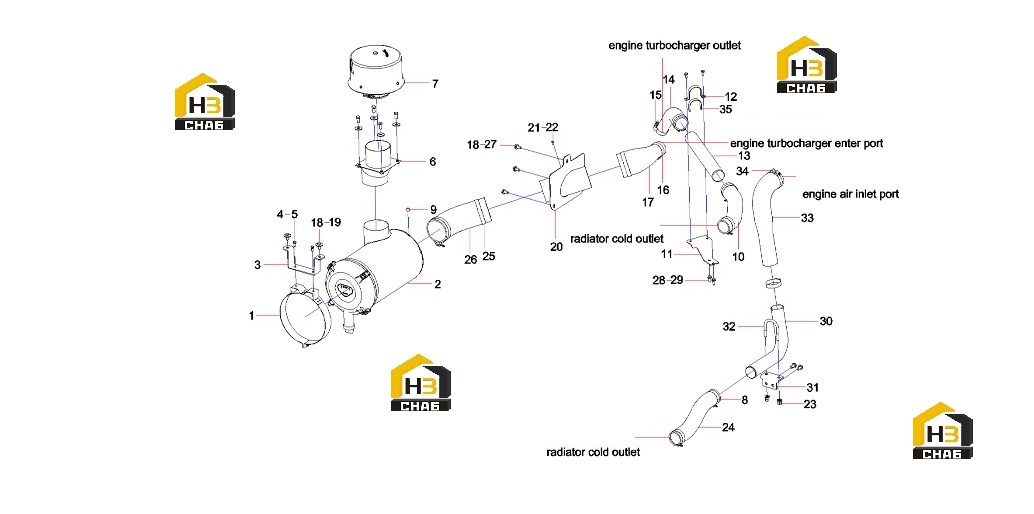

Система очистки воздуха 13346364

← Системы двигателя 13360268 Фильтр воздушный a222100000413 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cleaner anchor ear

Каталожный номер:13346114

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air filter

Каталожный номер:A222100000413

Комплект:1

Примечание:

№ на схеме:3

Наименование:Installation support

Каталожный номер:13346220

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:5

Примечание:

№ на схеме:5

Наименование:Washer 8GB96.1

Каталожный номер:60060565

Комплект:5

Примечание:

№ на схеме:6

Наименование:air intake steel tube assembly

Каталожный номер:13345726

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air precleaner

Каталожный номер:60255419

Комплект:1

Примечание:

№ на схеме:8

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:9

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:

№ на схеме:10

Наименование:intercooled air-intake hose

Каталожный номер:13346313

Комплект:1

Примечание:

№ на схеме:11

Наименование:bracket assem

Каталожный номер:13777865

Комплект:1

Примечание:

№ на схеме:12

Наименование:bracket SY135C9I3K.1.3.2-15

Каталожный номер:13722058

Комплект:1

Примечание:

№ на схеме:13

Наименование:steel tube SY150W9I3K.1.3.4-6

Каталожный номер:13346316

Комплект:1

Примечание:

№ на схеме:14

Наименование:intercooled air-intake hose

Каталожный номер:13346315

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:1

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:1

Примечание:

№ на схеме:17

Наименование:air intake tube SY150W9I3K.1.3.4

Каталожный номер:13346312

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:11

Примечание:

№ на схеме:19

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:7

Примечание:

№ на схеме:20

Наименование:air intake steel tube assembly

Каталожный номер:13345811

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M5x12GB70.1

Каталожный номер:A210204000115

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000630

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:4

Примечание:

№ на схеме:24

Наименование:intercooled exhaust pipe

Каталожный номер:13424325

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp, T-Bolt

Каталожный номер:A229900003293

Комплект:3

Примечание:

№ на схеме:26

Наименование:air intake tube SY150W9I3K.1.3.4

Каталожный номер:13346314

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:30

Наименование:air-intake hose SY150W9I3K.1.3.4

Каталожный номер:13424324

Комплект:1

Примечание:

№ на схеме:31

Наименование:pallet SY150W9I3K.1.3.4-10

Каталожный номер:13424868

Комплект:1

Примечание:

№ на схеме:32

Наименование:U type bolt SY150W9I3K.1.3.4-11

Каталожный номер:13424869

Комплект:1

Примечание:

№ на схеме:33

Наименование:intercooled exhaust hose

Каталожный номер:13346311

Комплект:1

Примечание:

№ на схеме:34

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:1

Примечание:

№ на схеме:35

Наименование:Protective sleeve

Каталожный номер:13688163

Комплект:1

Примечание:
