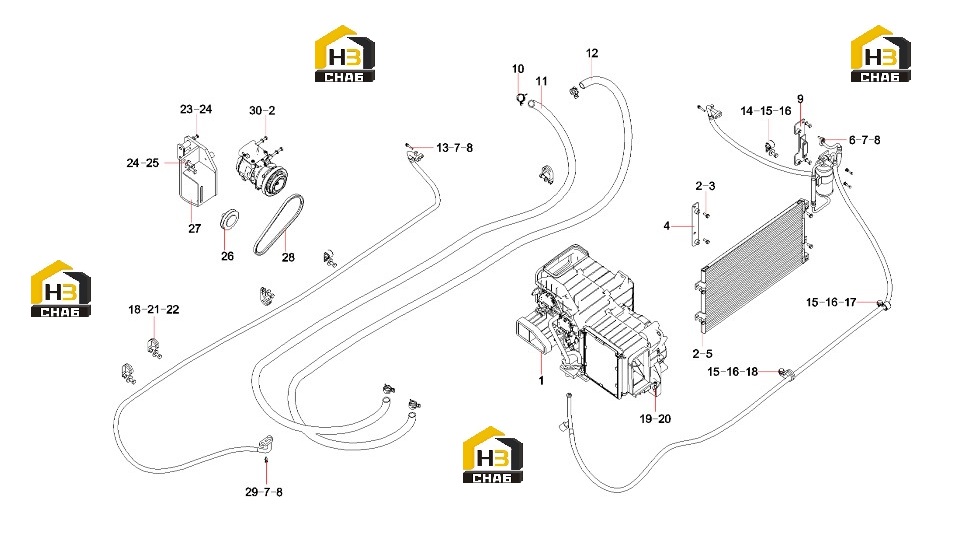

Система кондиционирования воздуха 13326324

← Капот 13364293 Комплектующие кондиционера 60256252 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air condition

Каталожный номер:60256252

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:14

Примечание:

№ на схеме:3

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:6

Примечание:

№ на схеме:4

Наименование:Condenser left bracket

Каталожный номер:13343704

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000293

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:5

Примечание:

№ на схеме:8

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:5

Примечание:

№ на схеме:9

Наименование:Condenser right bracket

Каталожный номер:13343906

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:11

Наименование:Pipe, hot pipe, air conditioner

Каталожный номер:13326063

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe, cold pipe, air conditioner

Каталожный номер:13326062

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M6x35GB5783

Каталожный номер:A210111000083

Комплект:2

Примечание:

№ на схеме:14

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:17

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:7

Примечание:

№ на схеме:20

Наименование:Screw M8x30GB70.1

Каталожный номер:A210204000164

Комплект:7

Примечание:

№ на схеме:21

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:3

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60009393

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M10×1.25×30GB5786 10.9

Каталожный номер:21086590

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pulley, tension

Каталожный номер:60009582

Комплект:1

Примечание:

№ на схеме:27

Наименование:Compressor bracket

Каталожный номер:13326067

Комплект:1

Примечание:

№ на схеме:28

Наименование:V-belt

Каталожный номер:B230106000075

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M6x25GB5783

Каталожный номер:A210111000081

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8x110(GB5782) 10.9

Каталожный номер:A210110000367

Комплект:4

Примечание:
