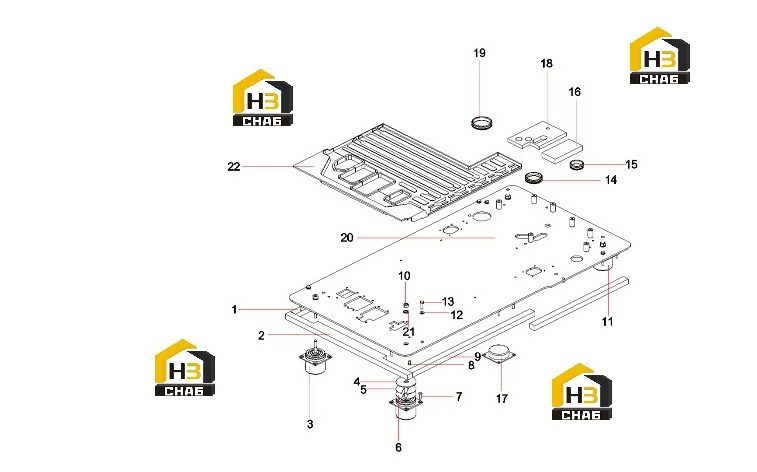

Пол кабины 13465861

← Комплектующие кабины 13386606 Сиденье водителя и консоли управления 13464868 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000679

Комплект:1

Примечание:

№ на схеме:3

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:4

Наименование:Shim

Каталожный номер:11593942

Комплект:4

Примечание:

№ на схеме:5

Наименование:Shim

Каталожный номер:11594064

Комплект:4

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:8

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:9

Наименование:Sponge, bottom plate, cab

Каталожный номер:A820699000677

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:11

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:5

Примечание:

№ на схеме:13

Наименование:Bolt M12x35GB5783 10.9

Каталожный номер:A210111000203

Комплект:5

Примечание:

№ на схеме:14

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:15

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:2

Примечание:

№ на схеме:16

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:5

Примечание:

№ на схеме:18

Наименование:Foam, sealing

Каталожный номер:11935737

Комплект:1

Примечание:

№ на схеме:19

Наименование:Grommet

Каталожный номер:10898697

Комплект:1

Примечание:

№ на схеме:20

Наименование:Base Plate SY150W9I3K.1.5.6.1

Каталожный номер:13350689

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 16GB97.1

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:22

Наименование:floor pad SY150W9I3K.1.5.6-2

Каталожный номер:13406575

Комплект:1

Примечание:
