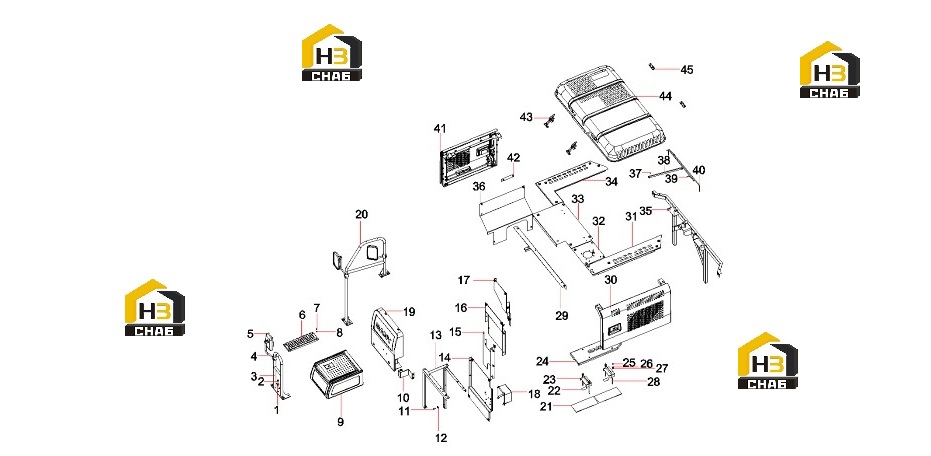

Компоненты кузова экскаватора 13364291

← Бак топливный 13346812 Ящик 13350226 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:63

Примечание:

№ на схеме:2

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:14

Примечание:

№ на схеме:3

Наименование:front handrai SY150W9I3K.1.6.3

Каталожный номер:13350363

Комплект:1

Примечание:

№ на схеме:4

Наименование:right lower bearer-rear view mirror

Каталожный номер:13498075

Комплект:3

Примечание:

№ на схеме:5

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:3

Примечание:

№ на схеме:6

Наименование:up step SY150W9I3K.1.6-1

Каталожный номер:13349873

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:20

Примечание:

№ на схеме:8

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:20

Примечание:

№ на схеме:9

Наименование:front engine hood assembly

Каталожный номер:13350226

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bracket, front coverplate

Каталожный номер:11463987

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:62

Примечание:

№ на схеме:12

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:15

Примечание:

№ на схеме:13

Наименование:left(f) bracket SY150W9I3K.1.6.8

Каталожный номер:13354512

Комплект:1

Примечание:

№ на схеме:14

Наименование:partition plate of radiator

Каталожный номер:13354524

Комплект:1

Примечание:

№ на схеме:15

Наименование:left spacing plate

Каталожный номер:13354528

Комплект:1

Примечание:

№ на схеме:16

Наименование:plate spacer intermediate

Каталожный номер:13354530

Комплект:1

Примечание:

№ на схеме:17

Наименование:plate spacer right

Каталожный номер:13354535

Комплект:1

Примечание:

№ на схеме:18

Наименование:electrical protective cover

Каталожный номер:13350278

Комплект:1

Примечание:

№ на схеме:19

Наименование:Trim cover SY150W9I3K.1.6.2

Каталожный номер:13350322

Комплект:1

Примечание:

№ на схеме:20

Наименование:right handrail SY150W9I3K.1.6.4

Каталожный номер:13350380

Комплект:1

Примечание:

№ на схеме:21

Наименование:Battery rubber padSY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:22

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:2

Примечание:

№ на схеме:23

Наименование:battery supportSY215C9.1.6.6A

Каталожный номер:12738866

Комплект:2

Примечание:

№ на схеме:24

Наименование:battery cover plate SY245C9.1.6

Каталожный номер:13347245

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:8

Примечание:

№ на схеме:26

Наименование:Washer 10GB96.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:27

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:28

Наименование:Stud

Каталожный номер:11592968

Комплект:8

Примечание:

№ на схеме:29

Наименование:front cross rail SY150W9I3K.1.6.9

Каталожный номер:13354496

Комплект:1

Примечание:

№ на схеме:30

Наименование:Left Door Assy.

Каталожный номер:13353634

Комплект:1

Примечание:

№ на схеме:31

Наименование:plate cover upper left

Каталожный номер:13349856

Комплект:1

Примечание:

№ на схеме:32

Наименование:side covering plate

Каталожный номер:13426755

Комплект:1

Примечание:

№ на схеме:33

Наименование:front cover plate

Каталожный номер:13350256

Комплект:1

Примечание:

№ на схеме:34

Наименование:plate cover upper right

Каталожный номер:13350266

Комплект:1

Примечание:

№ на схеме:35

Наименование:rear beam SY150W9I3K.1.6.10

Каталожный номер:13354521

Комплект:1

Примечание:

№ на схеме:36

Наименование:plate spacer rear

Каталожный номер:13354537

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pin

Каталожный номер:A210491000010

Комплект:2

Примечание:

№ на схеме:38

Наименование:strut SY150W9I3K.1.6.20

Каталожный номер:13350353

Комплект:1

Примечание:

№ на схеме:39

Наименование:front spring SY150W9I3K.1.6-4

Каталожный номер:13349866

Комплект:1

Примечание:

№ на схеме:40

Наименование:rear spring SY150W9I3K.1.6-5

Каталожный номер:13349879

Комплект:1

Примечание:

№ на схеме:41

Наименование:Right Door Assy.

Каталожный номер:13353723

Комплект:1

Примечание:

№ на схеме:42

Наименование:connecting board SY150W9I3K.1.6

Каталожный номер:13349864

Комплект:1

Примечание:

№ на схеме:43

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:44

Наименование:bonnet assy SY150W9I3K.1.6.6

Каталожный номер:13364293

Комплект:1

Примечание:

№ на схеме:45

Наименование:Hinge GP, door

Каталожный номер:10466643

Комплект:2

Примечание:
