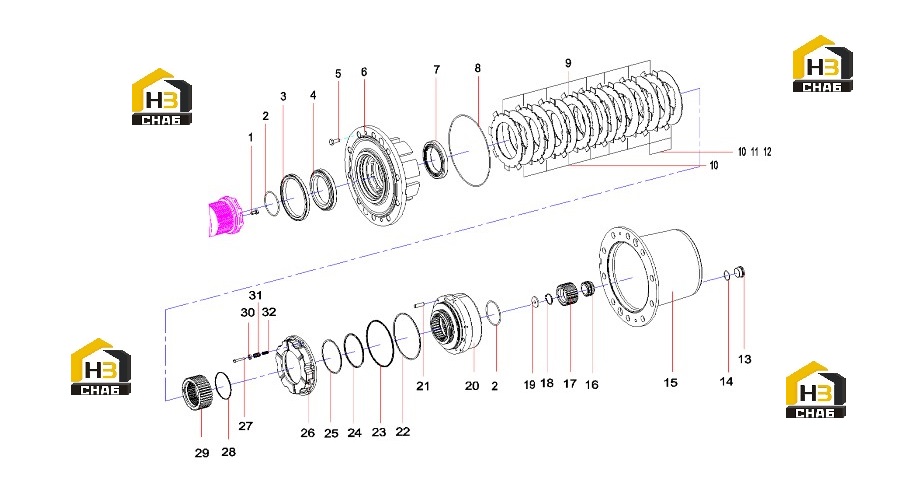

Комплектующие редуктора 60322212

← Мост передний 60250693 Кулак поворотный правый 60322208 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cap screw

Каталожный номер:60322414

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60322415

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cassette ring

Каталожный номер:60322416

Комплект:2

Примечание:

№ на схеме:4

Наименование:Ta.roller bearing

Каталожный номер:60322417

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hexagon screw

Каталожный номер:60322418

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hub

Каталожный номер:60322419

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ta.roller bearing

Каталожный номер:60322420

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60322421

Комплект:2

Примечание:

№ на схеме:9

Наименование:Outer clutch disc

Каталожный номер:60322422

Комплект:16

Примечание:

№ на схеме:10

Наименование:Inner clutch disc

Каталожный номер:60322423

Комплект:16

Примечание:

№ на схеме:11

Наименование:Inner clutch disc

Каталожный номер:60322424

Комплект:4

Примечание:

№ на схеме:12

Наименование:Inner clutch disc

Каталожный номер:60322425

Комплект:4

Примечание:

№ на схеме:13

Наименование:Screw plug

Каталожный номер:60322305

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60322306

Комплект:2

Примечание:

№ на схеме:15

Наименование:Planet carrier

Каталожный номер:60322426

Комплект:2

Примечание:

№ на схеме:16

Наименование:Planetary gear

Каталожный номер:60322427

Комплект:6

Примечание:

№ на схеме:17

Наименование:Planetary gear

Каталожный номер:60322428

Комплект:6

Примечание:

№ на схеме:18

Наименование:Circlip

Каталожный номер:60322429

Комплект:6

Примечание:

№ на схеме:19

Наименование:Thrust washer

Каталожный номер:60322430

Комплект:2

Примечание:

№ на схеме:20

Наименование:Ring gear

Каталожный номер:60322431

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cylindrical pin

Каталожный номер:60322432

Комплект:6

Примечание:

№ на схеме:22

Наименование:Support ring

Каталожный номер:60322433

Комплект:2

Примечание:

№ на схеме:23

Наименование:Slotted ring

Каталожный номер:60322434

Комплект:2

Примечание:

№ на схеме:24

Наименование:Slotted ring

Каталожный номер:60322435

Комплект:2

Примечание:

№ на схеме:25

Наименование:Support ring

Каталожный номер:60322436

Комплект:2

Примечание:

№ на схеме:26

Наименование:Piston

Каталожный номер:60322437

Комплект:2

Примечание:

№ на схеме:27

Наименование:Hexagon screw

Каталожный номер:60322438

Комплект:12

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:60322439

Комплект:2

Примечание:

№ на схеме:29

Наименование:Disc carrier

Каталожный номер:60322440

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring sleeve

Каталожный номер:60322441

Комплект:12

Примечание:

№ на схеме:31

Наименование:Compression spring

Каталожный номер:60322442

Комплект:12

Примечание:

№ на схеме:32

Наименование:Compression spring

Каталожный номер:60322443

Комплект:12

Примечание:
