Дверь левая 13353634

← Ящик 13350226 Замок левой двери 13353641 →

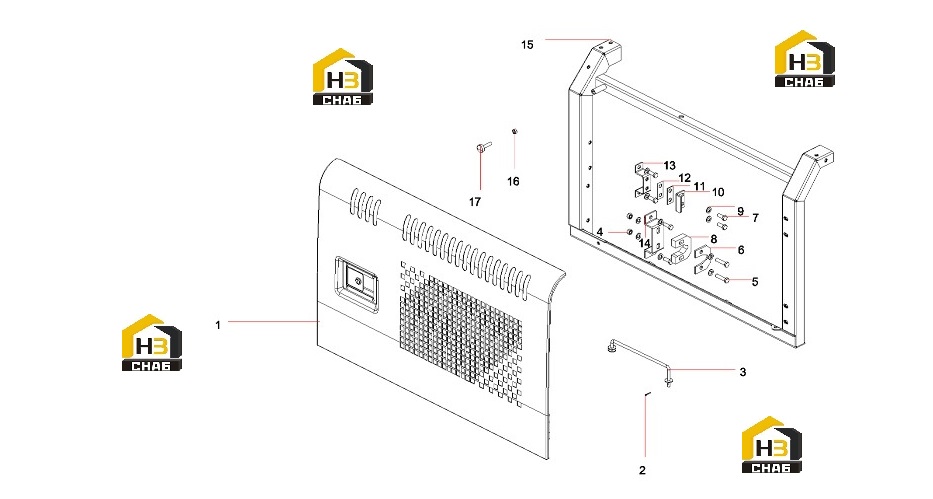

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left door SY150W9I3K.1.6.5.2

Каталожный номер:13353641

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pin 3.2x16GB91

Каталожный номер:A210501000001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Catch

Каталожный номер:12196084

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M12x50GB5783

Каталожный номер:A210111000042

Комплект:2

Примечание:

№ на схеме:6

Наименование:washerSY245C9.1.6.33-6

Каталожный номер:13217929

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:6

Примечание:

№ на схеме:8

Наименование:bumper blockSY245C9.1.6.33-5

Каталожный номер:13217928

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:14

Примечание:

№ на схеме:10

Наименование:door-shaft seal SY245C9.1.6.33-7

Каталожный номер:13217930

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:12669837

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:12669836

Комплект:1

Примечание:

№ на схеме:13

Наименование:installation plateSY245C9.1.6.33.3

Каталожный номер:13217943

Комплект:1

Примечание:

№ на схеме:14

Наименование:installation plate

Каталожный номер:13353633

Комплект:1

Примечание:

№ на схеме:15

Наименование:right door frame

Каталожный номер:13353639

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut M10GB6170

Каталожный номер:A210307000017

Комплект:5

Примечание:

№ на схеме:17

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:
