Трубопровод тормозного клапана sw405k1.10.6 13650114

← Цилиндр рулевой 60232381 Фильтр масляный высокого давления 60242150 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

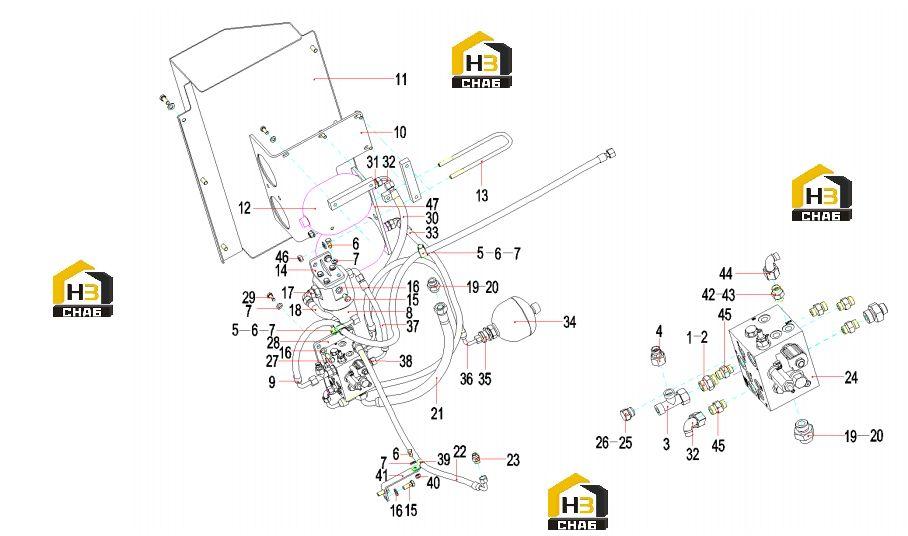

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205002535

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fitting, Tee

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Adapter

Каталожный номер:B210780001246

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:5

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:31

Примечание:

№ на схеме:8

Наименование:Pressure Oil Filter

Каталожный номер:60242150

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:B230103000282

Комплект:1

Примечание:

№ на схеме:10

Наименование:Energy storage mounting plate

Каталожный номер:13819591

Комплект:1

Примечание:

№ на схеме:11

Наименование:accumulator cover

Каталожный номер:13630870

Комплект:1

Примечание:

№ на схеме:12

Наименование:diaphragm energy storage

Каталожный номер:60282430

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ubolt SW405K1.10.6-3

Каталожный номер:13819594

Комплект:1

Примечание:

№ на схеме:14

Наименование:fix board SYL958H1.10.6.6

Каталожный номер:13392806

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000639

Комплект:16

Примечание:

№ на схеме:17

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber hose

Каталожный номер:60221353

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:10165802

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:3

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:B230103006058

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103000480

Комплект:1

Примечание:

№ на схеме:23

Наименование:Fitting, Adapter

Каталожный номер:B210780001048

Комплект:1

Примечание:

№ на схеме:24

Наименование:Brake Valve

Каталожный номер:60232819

Комплект:1

Примечание:

№ на схеме:25

Наименование:Plug

Каталожный номер:A820205001771

Комплект:3

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:3

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:28

Наименование:Mounting plate

Каталожный номер:13043403

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:4

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:B230103000592

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fitting, Adapter

Каталожный номер:B210780001307

Комплект:2

Примечание:

№ на схеме:32

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:3

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:60235620

Комплект:1

Примечание:

№ на схеме:34

Наименование:Accumulator

Каталожный номер:60232646

Комплект:1

Примечание:

№ на схеме:35

Наименование:spacer plate joint SYL958H1.10.7

Каталожный номер:13414957

Комплект:1

Примечание:

№ на схеме:36

Наименование:Rubber hose

Каталожный номер:60004339

Комплект:1

Примечание:

№ на схеме:37

Наименование:Rubber hose

Каталожный номер:60232751

Комплект:1

Примечание:

№ на схеме:38

Наименование:Joint

Каталожный номер:13119671

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:40

Наименование:Nut

Каталожный номер:A210307000017

Комплект:1

Примечание:

№ на схеме:41

Наименование:L plate SYL956H5.10.6-5

Каталожный номер:13513287

Комплект:1

Примечание:

№ на схеме:42

Наименование:Joint

Каталожный номер:11287446

Комплект:1

Примечание:

№ на схеме:43

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:44

Наименование:Fitting, Elbow

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connector

Каталожный номер:A820205002389

Комплект:4

Примечание:

№ на схеме:46

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:47

Наименование:plate SYL956H5.10.6-9

Каталожный номер:13513348

Комплект:1

Примечание:
