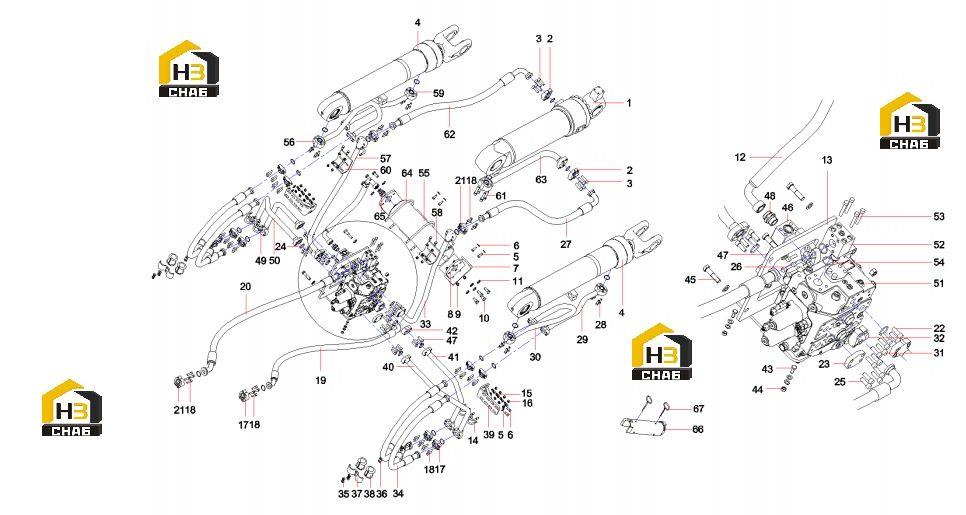

Трубопровод гидрораспределителя sw405k1.10.1 13649852

← Фильтр пилотный 60211330 Трубопровод блокировки дифференициала 13649971 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rotating bucket oil cylinder

Каталожный номер:60282032

Комплект:1

Примечание:

№ на схеме:2

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:4

Примечание:

№ на схеме:3

Наименование:Screw M14x45GB70.1 10.9

Каталожный номер:A210204000454

Комплект:8

Примечание:

№ на схеме:4

Наименование:Boom Cylinder

Каталожный номер:60282031

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:14

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000639

Комплект:22

Примечание:

№ на схеме:7

Наименование:accumulator bracket

Каталожный номер:13900417

Комплект:1

Примечание:

№ на схеме:8

Наименование:accumulator bracket2

Каталожный номер:13630221

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000642

Комплект:15

Примечание:

№ на схеме:12

Наименование:rubber hose

Каталожный номер:60305962

Комплект:1

Примечание:

№ на схеме:13

Наименование:main valve mounting plate

Каталожный номер:13630135

Комплект:1

Примечание:

№ на схеме:14

Наименование:U-bolt

Каталожный номер:11160698

Комплект:10

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000637

Комплект:24

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000036

Комплект:20

Примечание:

№ на схеме:17

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:18

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000215

Комплект:60

Примечание:

№ на схеме:19

Наименование:rubber hose

Каталожный номер:60305963

Комплект:1

Примечание:

№ на схеме:20

Наименование:rubber hose

Каталожный номер:60284184

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange, split

Каталожный номер:B210780000644

Комплект:8

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000206

Комплект:8

Примечание:

№ на схеме:23

Наименование:flange cover plate25SO

Каталожный номер:13630202

Комплект:3

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:15

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:A210204000337

Комплект:12

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:27

Наименование:Rubber hose

Каталожный номер:60240124

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:21027533

Комплект:16

Примечание:

№ на схеме:29

Наименование:Small cavity steel tube assy of

Каталожный номер:13045040

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bigger cavity tube assy of movable

Каталожный номер:13045042

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:32

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:2

Примечание:

№ на схеме:33

Наименование:steel pipe assy. of rotating bucket

Каталожный номер:13630200

Комплект:1

Примечание:

№ на схеме:34

Наименование:Rubber hose

Каталожный номер:60232762

Комплект:4

Примечание:

№ на схеме:35

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:8

Примечание:

№ на схеме:36

Наименование:spacer SYL958H1.10.1-22

Каталожный номер:13257924

Комплект:2

Примечание:

№ на схеме:37

Наименование:Plate, pressure

Каталожный номер:11539353

Комплект:4

Примечание:

№ на схеме:38

Наименование:Gasket

Каталожный номер:10923182

Комплект:4

Примечание:

№ на схеме:39

Наименование:Pipe clamp bearing

Каталожный номер:13045106

Комплект:2

Примечание:

№ на схеме:40

Наименование:stem chamber steel tube of right

Каталожный номер:13630183

Комплект:1

Примечание:

№ на схеме:41

Наименование:stemless chamber steel tube of

Каталожный номер:13630170

Комплект:1

Примечание:

№ на схеме:42

Наименование:flange SYL956H5.10.1-1

Каталожный номер:13513256

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000054

Комплект:4

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000028

Комплект:7

Примечание:

№ на схеме:45

Наименование:Bolt M16x65GB5782 10.9

Каталожный номер:A210110000324

Комплект:3

Примечание:

№ на схеме:46

Наименование:outlet flange SW405K1.10.1-12

Каталожный номер:13630224

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw M10x65GB70.1 10.9 grade

Каталожный номер:A210204000336

Комплект:8

Примечание:

№ на схеме:48

Наименование:Connector

Каталожный номер:B210780001005

Комплект:1

Примечание:

№ на схеме:49

Наименование:stemless chamber steel tube of left

Каталожный номер:13630155

Комплект:1

Примечание:

№ на схеме:50

Наименование:stem chamber steel tube assy of

Каталожный номер:13630162

Комплект:1

Примечание:

№ на схеме:51

Наименование:multi-port valve

Каталожный номер:60282033

Комплект:1

Примечание:

№ на схеме:52

Наименование:main valve oil return flange

Каталожный номер:13630213

Комплект:1

Примечание:

№ на схеме:53

Наименование:Screw M12x90GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:54

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:2

Примечание:

№ на схеме:55

Наименование:Diaphragm energy storage

Каталожный номер:60330844

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bigger cavity tube assy of movable

Каталожный номер:13045030

Комплект:1

Примечание:

№ на схеме:57

Наименование:steel pipe assy. of rotating bucket

Каталожный номер:13630194

Комплект:1

Примечание:

№ на схеме:58

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:59

Наименование:Small cavity steel tube assy of

Каталожный номер:13045025

Комплект:1

Примечание:

№ на схеме:60

Наименование:Pipe clamp bearing

Каталожный номер:13045134

Комплект:2

Примечание:

№ на схеме:61

Наименование:Screw

Каталожный номер:A210204000366

Комплект:4

Примечание:

№ на схеме:62

Наименование:Rubber hose

Каталожный номер:60232763

Комплект:1

Примечание:

№ на схеме:63

Наименование:Bigger cavity tube assy of bucket

Каталожный номер:13045044

Комплект:1

Примечание:

№ на схеме:64

Наименование:U type bolt SW405K1.10.1-16

Каталожный номер:13690707

Комплект:1

Примечание:

№ на схеме:65

Наименование:Connector

Каталожный номер:A820205002468

Комплект:1

Примечание:

№ на схеме:66

Наименование:Supporting rod SW405K1.10.1.8

Каталожный номер:13821580

Комплект:1

Примечание:

№ на схеме:67

Наименование:fixed screw SW405K1.10.1-19

Каталожный номер:13821574

Комплект:2

Примечание:
