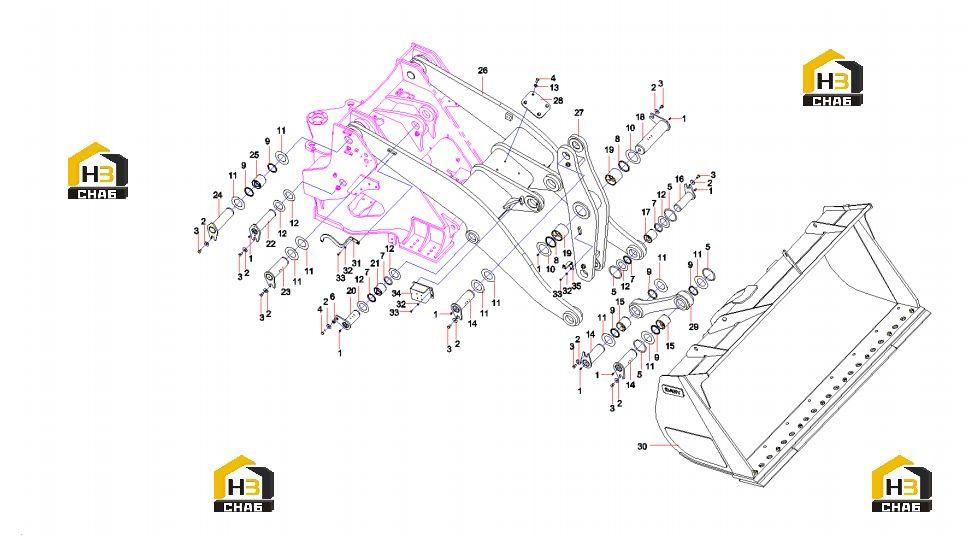

Система ковша sw405k1.2 13640585

← Системы колесного погрузчика sw405k1 13625784 Ковш в сборе sw405k1.2.4 13627589 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:11

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210404000008

Комплект:13

Примечание:

№ на схеме:3

Наименование:Bolt M16x25GB5783

Каталожный номер:A210111000226

Комплект:11

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000112

Комплект:6

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:A210609000324

Комплект:6

Примечание:

№ на схеме:6

Наименование:Spacer sleeve

Каталожный номер:13203266

Комплект:2

Примечание:

№ на схеме:7

Наименование:DSI dust ring

Каталожный номер:B230101000623

Комплект:8

Примечание:

№ на схеме:8

Наименование:Ring, dustproof

Каталожный номер:B230101000534

Комплект:2

Примечание:

№ на схеме:9

Наименование:DLI dust ring

Каталожный номер:60055872

Комплект:8

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:A820102010744

Комплект:10

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:A820102010387

Комплект:32

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:A820102010381

Комплект:16

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210405000003

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:13046908

Комплект:3

Примечание:

№ на схеме:15

Наименование:Shaft sleeve

Каталожный номер:13046859

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shaft sleeve

Каталожный номер:13046642

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pin

Каталожный номер:13046886

Комплект:8

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:13046903

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft sleeve

Каталожный номер:13046858

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin

Каталожный номер:13046883

Комплект:2

Примечание:

№ на схеме:21

Наименование:Shaft sleeve

Каталожный номер:13046643

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:13046874

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:13046906

Комплект:1

Примечание:

№ на схеме:24

Наименование:Pin

Каталожный номер:13046877

Комплект:2

Примечание:

№ на схеме:25

Наименование:Shaft sleeve

Каталожный номер:13046641

Комплект:2

Примечание:

№ на схеме:26

Наименование:Loader boom assembly

Каталожный номер:13627126

Комплект:1

Примечание:

№ на схеме:27

Наименование:rocker arm SW405K1.2.2

Каталожный номер:13634287

Комплект:1

Примечание:

№ на схеме:28

Наименование:Limit block

Каталожный номер:13039980

Комплект:1

Примечание:

№ на схеме:29

Наименование:linkage SYL956H5.2.3

Каталожный номер:13511191

Комплект:1

Примечание:

№ на схеме:30

Наименование:bucket assembly SW405K1.2.4

Каталожный номер:13627589

Комплект:1

Примечание:

№ на схеме:31

Наименование:coupling bar SW405K1.2-1

Каталожный номер:13640302

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:34

Наименование:SUPPORT SW405K1.2.5

Каталожный номер:13640307

Комплект:1

Примечание:

№ на схеме:35

Наименование:COUPLING BAR SW405K1.1-2

Каталожный номер:13640303

Комплект:1

Примечание:
