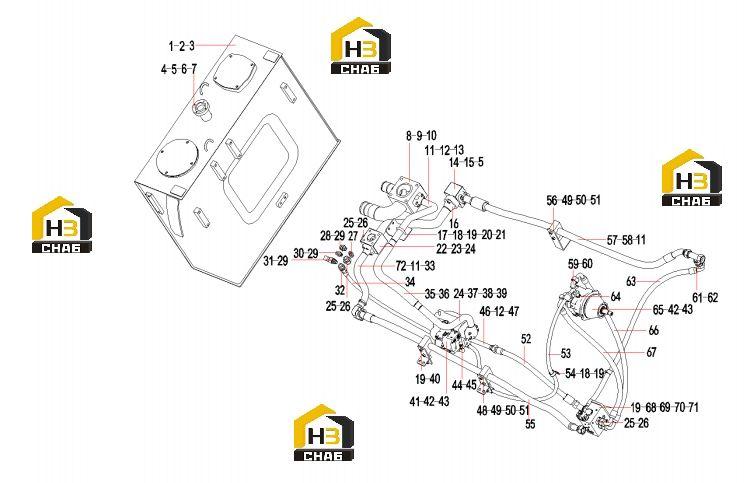

Система гидравлического бака sw405k1.10.9 13650116

Каталожный номер:A210111000053

Комплект:6

Примечание:

№ на схеме:3

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:4

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:5

Каталожный номер:B230101000366

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:7

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:8

Наименование:fuel tank suction oil block

Каталожный номер:13631353

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:B230101002160

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:B230101002160

Комплект:4

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:12

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:13

Наименование:oil suction steel pipe of main valve

Каталожный номер:13631699

Комплект:1

Примечание:

№ на схеме:14

Наименование:oil return flange SW405K1.10.9-1

Каталожный номер:13631344

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000462

Комплект:2

Примечание:

№ на схеме:16

Наименование:Valve, check

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:17

Наименование:plate SW405K1.10.9-3

Каталожный номер:13631345

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:A210111000012

Комплект:5

Примечание:

№ на схеме:19

Каталожный номер:24000637

Комплект:21

Примечание:

№ на схеме:20

Наименование:U-bolt

Каталожный номер:11160698

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000017

Комплект:2

Примечание:

№ на схеме:22

Наименование:steel by-pass pipe

Каталожный номер:13631356

Комплект:1

Примечание:

№ на схеме:23

Каталожный номер:B230101000445

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:8

Примечание:

№ на схеме:25

Каталожный номер:10165802

Комплект:6

Примечание:

№ на схеме:26

Каталожный номер:B230101000356

Комплект:6

Примечание:

№ на схеме:27

Каталожный номер:A820205000946

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe connector

Каталожный номер:21011029

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:30

Каталожный номер:A820205002389

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:32

Наименование:Joint

Каталожный номер:13119671

Комплект:1

Примечание:

№ на схеме:33

Наименование:oil return steel tube

Каталожный номер:13631359

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose

Каталожный номер:B230103004944

Комплект:1

Примечание:

№ на схеме:35

Наименование:suction hose SW405K1.10.9-4

Каталожный номер:13631346

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose clamp

Каталожный номер:60240502

Комплект:4

Примечание:

№ на схеме:37

Наименование:oil suction steel pipe of main valve

Каталожный номер:13631362

Комплект:1

Примечание:

№ на схеме:38

Наименование:Flange SW405K1.10.9-2

Каталожный номер:13633119

Комплект:1

Примечание:

№ на схеме:39

Каталожный номер:A210609000056

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M10x80GB5783

Каталожный номер:A210111000033

Комплект:6

Примечание:

№ на схеме:41

Наименование:Plunger Pump

Каталожный номер:60282206

Комплект:1

Примечание:

№ на схеме:42

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:43

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:44

Наименование:Fitting, Adapter

Каталожный номер:21002850

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fitting, Tee

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:46

Наименование:steel tube SW405K1.10.9.7

Каталожный номер:13631365

Комплект:1

Примечание:

№ на схеме:47

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:48

Наименование:bracket SW405K1.10.9.10

Каталожный номер:13633054

Комплект:2

Примечание:

№ на схеме:49

Наименование:Clamp, single pipe

Каталожный номер:B210851000013

Комплект:3

Примечание:

№ на схеме:50

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:6

Примечание:

№ на схеме:51

Каталожный номер:24000639

Комплект:6

Примечание:

№ на схеме:52

Наименование:Rubber Hose

Каталожный номер:B230103005733

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose, rubber

Каталожный номер:B230103000282

Комплект:1

Примечание:

№ на схеме:54

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:3

Примечание:

№ на схеме:55

Наименование:rubber hose

Каталожный номер:60284036

Комплект:1

Примечание:

№ на схеме:56

Наименование:fixed seat SW405K1.10.9.8

Каталожный номер:13633520

Комплект:1

Примечание:

№ на схеме:57

Наименование:rubber hose

Каталожный номер:60284035

Комплект:1

Примечание:

№ на схеме:58

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:59

Наименование:joint SW405K1.10.5-2

Каталожный номер:13632420

Комплект:2

Примечание:

№ на схеме:60

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:1

Примечание:

№ на схеме:61

Наименование:Fitting, Tee

Каталожный номер:21051021

Комплект:1

Примечание:

№ на схеме:62

Наименование:Fitting, Adapter

Каталожный номер:B210780000907

Комплект:1

Примечание:

№ на схеме:63

Наименование:Hose, Assembly, Hydraulic

Каталожный номер:B230103002135

Комплект:1

Примечание:

№ на схеме:64

Каталожный номер:24004879

Комплект:1

Примечание:

№ на схеме:65

Наименование:variable motor assem

Каталожный номер:60282208

Комплект:1

Примечание:

№ на схеме:66

Наименование:Hose,rubber

Каталожный номер:B230103003388

Комплект:1

Примечание:

№ на схеме:67

Наименование:Hose, Assembly, Hydraulic

Каталожный номер:B230103001835

Комплект:1

Примечание:

№ на схеме:68

Наименование:fixed frame SW405K1.10.9.9

Каталожный номер:13631350

Комплект:1

Примечание:

№ на схеме:69

Наименование:control valve

Каталожный номер:60282209

Комплект:1

Примечание:

№ на схеме:70

Каталожный номер:60048081

Комплект:4

Примечание:

№ на схеме:71

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:72
