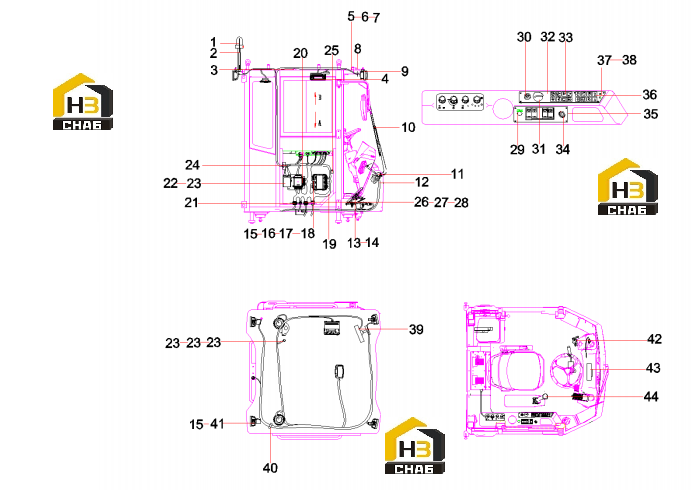

Система электрическая кабины sw405k1.11.3 13660555

← Система электрическая задней крышки sw405k1 13661752 Кондиционер sw405k1.12 13636701 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Light, alarm, audible and visual

Каталожный номер:A241100000547

Комплект:1

Примечание:

№ на схеме:2

Наименование:Antenna

Каталожный номер:60090606

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cab harness SW405K1.11.3-1A

Каталожный номер:13880164

Комплект:1

Примечание:

№ на схеме:4

Наименование:Radio

Каталожный номер:60197594

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000088

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210405000007

Комплект:8

Примечание:

№ на схеме:7

Наименование:Deutsch Connector Bracket

Каталожный номер:60041902

Комплект:6

Примечание:

№ на схеме:8

Наименование:PLATE

Каталожный номер:13050671

Комплект:2

Примечание:

№ на схеме:9

Наименование:Lamp, working

Каталожный номер:60143661

Комплект:4

Примечание:

№ на схеме:10

Наименование:WIPER BLADE

Каталожный номер:60270024

Комплект:1

Примечание:

№ на схеме:11

Наименование:WIPER MOTOR

Каталожный номер:60270023

Комплект:1

Примечание:

№ на схеме:12

Наименование:harness SW405K1.11.3-2A

Каталожный номер:13880191

Комплект:1

Примечание:

№ на схеме:13

Наименование:accelerator

Каталожный номер:60283622

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:8

Примечание:

№ на схеме:15

Наименование:epower

Каталожный номер:60225745

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M5x25GB818

Каталожный номер:A210210000011

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000509

Комплект:12

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:24000630

Комплект:12

Примечание:

№ на схеме:19

Наименование:Electric box harness

Каталожный номер:13880113

Комплект:1

Примечание:

№ на схеме:20

Наименование:VCE box

Каталожный номер:60283624

Комплект:1

Примечание:

№ на схеме:21

Наименование:Torgue converter harness

Каталожный номер:13835133

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210210000010

Комплект:5

Примечание:

№ на схеме:23

Наименование:IO module

Каталожный номер:60283619

Комплект:1

Примечание:

№ на схеме:24

Наименование:converter

Каталожный номер:60222546

Комплект:1

Примечание:

№ на схеме:25

Наименование:Buzzer

Каталожный номер:B249900000089

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M4x16

Каталожный номер:A210210000023

Комплект:8

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:A210307000014

Комплект:8

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000004

Комплект:16

Примечание:

№ на схеме:29

Наименование:Charger

Каталожный номер:60222807

Комплект:1

Примечание:

№ на схеме:30

Наименование:Start switch

Каталожный номер:A241200001217

Комплект:1

Примечание:

№ на схеме:31

Наименование:accelerator

Каталожный номер:13066888

Комплект:1

Примечание:

№ на схеме:32

Наименование:Installation plate for lock

Каталожный номер:60342965

Комплект:1

Примечание:

№ на схеме:33

Наименование:ePad

Каталожный номер:60341367

Комплект:1

Примечание:

№ на схеме:34

Наименование:Lighter

Каталожный номер:A229900003764

Комплект:1

Примечание:

№ на схеме:35

Наименование:Installation plate for switch

Каталожный номер:60342966

Комплект:1

Примечание:

№ на схеме:36

Наименование:ePad

Каталожный номер:60341366

Комплект:1

Примечание:

№ на схеме:37

Наименование:LED Indicator lamp

Каталожный номер:60212475

Комплект:1

Примечание:

№ на схеме:38

Наименование:LED Indicator lamp

Каталожный номер:60212474

Комплект:1

Примечание:

№ на схеме:39

Наименование:Terminal, display, video

Каталожный номер:60105154

Комплект:1

Примечание:

№ на схеме:40

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:20

Примечание:

№ на схеме:41

Наименование:PLATE

Каталожный номер:13050670

Комплект:2

Примечание:

№ на схеме:42

Наименование:foot contrl panel

Каталожный номер:60283621

Комплект:1

Примечание:

№ на схеме:43

Наименование:Control Display

Каталожный номер:60283617

Комплект:1

Примечание:

№ на схеме:44

Наименование:electrical hand shank

Каталожный номер:60283620

Комплект:1

Примечание:
